通電后，從下往上看液晶屏, 背光是通過導光板向“所有方向”發射一種光的點光源。背光變得均勻。“全方位”光通過偏光板并被屏蔽。它只能“穿過”偏光板，而“垂直”的偏光板不能通過。液晶材料具有旋光性，可緩慢旋轉“橫向”光。當旋轉90°、270°時，可完全“垂直”，然后通過濾板(本TN液晶相位匹配法，濾板與偏光板成90°)，其亮度為100%;旋轉180°時，360 °等，完全不通過濾光片，亮度為0%;其他角度的灰度在0-100%之間。此時，黑白之間只有亮度色，因此每三個液晶通過紅、綠、藍濾光玻璃形成一組三原色。三種顏色(它們的比例由液晶的旋轉角度決定)疊加成所需的顏色，這樣一組液晶就成為一個像素。

通過控制電壓，可以控制液晶的扭轉角，即，可以控制通過液晶獲得的亮度。

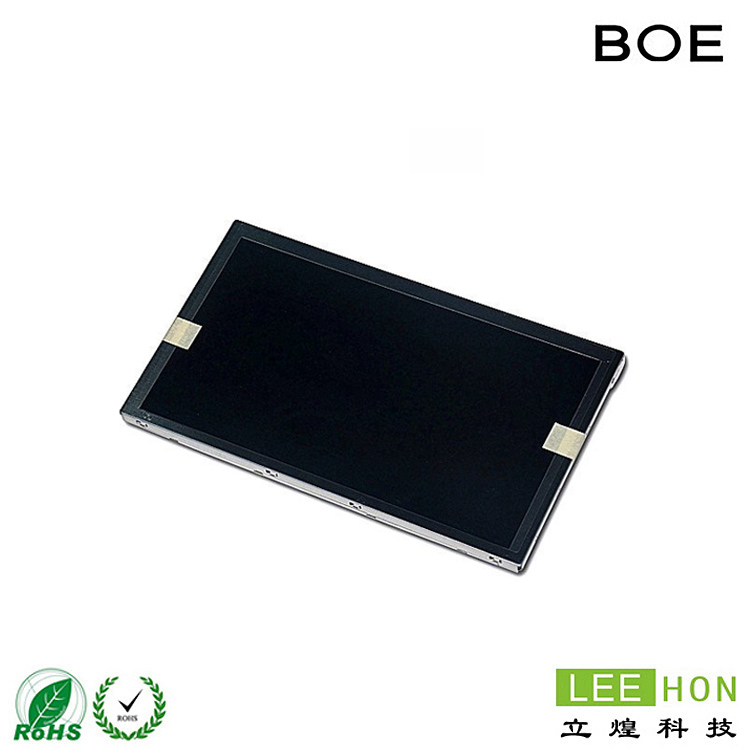

那么，為什么我們看到的大多數黑白液晶顯示器都是黑色的呢?主要是由于成本、必要性和使用壽命。沒有必要使用顏色。濾色玻璃的成本可以忽略不計。沒有必要將三種原色組合成一種。對于同一面板，像素是原始像素的三倍。它只適用于黑白，而不是灰度均勻的黑白，這可以降低控制電路的成本(僅0和1Ah==)電壓控制也可以非常任意。它不需要很黑或很白，幾乎電路設計的精度大大降低，許多電路和元件使用較少，因此使用壽命和穩定性較高，成本較低。對于沒有背光且使用環境光作為光源的產品，也省略背光，并且也省略背光的功率和能耗。為什么不使用背景黑來顯示白色，答案是常用的顯示面板，如玻璃和塑料是透明的，并且將玻璃和塑料染色成黑色的成本會增加。補充：如果主要問題是為什么LCD在關閉時是黑色的，那是因?yàn)榇蠖鄶?shù)LCD顯示方法都基于上述原理。當電源關閉時，LCD不旋轉，背光不打開，上下偏振片相互垂直，所有光線被阻擋，因此看上去為黑色。
