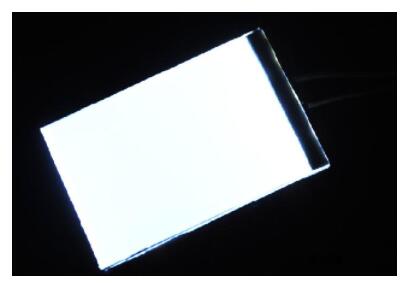

TFT LCD液晶屏 導光板(LGP)是一種基于光反射和光散射原理而進行工作的材料。本文主要介紹TFT LCD液晶屏的安裝：包括制造方法、安裝結構、有效發光安裝區域和間隙、位置固定、翹曲控制等。

1、 制造方法。

導光板通常通過注射和切割形成。注射成型使用注射成型工藝將塑料顆粒注射到一面光滑、另一面有光學點的導光板中，例如超薄導光板和小導光板。切割制作導光板就是用大導光板切割出所需形狀的導光板，然后在切割后的導光板的一側使用反射率高、不吸光的材料，采用絲網印刷工藝，在導光板的底面上印刷圓形或方形圓點，以分散光線。當光線擊中圓點時，光線將向各個方向反射，然后破壞反射條件，并從導光板前部發出。為了確保光在各個方向上的反射概率大致相同，并使導光板的發光面均勻發光，必須使用各種密度和不同尺寸的點。作為配合，在導光板下方還設置有反射膜，將從底部漏出的光反射回導光板，以提高光的利用率，增加亮度。

2、 安裝結構。

導光板的裝配結構可分為反向裝配和正向裝配。反向安裝是在塑料框和導光板上設計嵌合結構，使導光板和塑料框形成一個整體。反裝導光板的光利用率低，一般局限于小尺寸產品。正式組裝是從后背板上逐個組裝。組裝起來很方便。主要用于大中型產品。正式結構易于拆卸和返工所有零件，但缺點是增加了裝配過程。雖然由于正式安裝過程的增加而增加了成本，但這種結構非常有助于提高導光板的光利用率。

3、有效發光安裝區域和間隙。

在視角規格中，相應的顯示屏需要用光照明，所以導光板的設計需要充分考慮有效發光面積。導光板的材料會隨著環境濕度或溫度的變化而膨脹或收縮，因此導光板與相鄰部件之間的間隙設計不僅要考慮容差，還要考慮膨脹和收縮。如果導光板與連接的結構發生干涉，震動時會產生噪音。特別注意導光板和橡膠框之間的間隙設計。

4、 位置固定。

導光板的位置固定設計是防止導光板受外力作用后在間隙內松動。該位置通過凹凸擬合固定。凸部設計在導光板上，凹部設計在橡膠框上。導光板的凸部需要保證受外力沖擊后不存在應力集中問題。

5、 翹曲控制。翹曲是導光板的主要缺陷。經過高溫高濕的可靠性試驗后，由于吸水率高，會發生膨脹和翹曲。當導光板翹曲時，會使相鄰的光圈起皺或干擾顯示屏，導致顯示異常。作為對策，應在導光板的設計中規定導光板的允許翹曲。制作導光板時，應調整成型條件，在結構設計中適當增加導光板與橡膠框的間隙。

這是正確的TFT LCD液晶屏 簡要介紹如何安裝導光板。
