MIPI-—LCD液晶屏中的另一種常見接口類型。接下來主要介紹了MIPI接口的特點和信號組成。

MIPI接口是移動行業處理器接口的縮寫，與LVDS非常相似。它是差分數據信號線的接口。每條線分為正極線和負極線，但是這個接口可以傳輸命令。接口模式一般分為三線和四線模式，引腳定義通常為:TD0-~ TDX-/TD0+~ TDX+。X=3)，四線模式下的TCLOCK+/TCLOCK-，RESET

這個接口也有優點和缺點。與LVDS液晶屏接口相比，這個接口多了一個接收指令傳輸?shù)墓δ?，這意味著這個接口比LVDS更復雜，也意味著這個接口比LVDS接口更靈活，更難操作。

優點:刷新率快，能播放視頻，抗干擾能力強，功耗低，能接受指令傳輸，容易實現切換到其他接口等。

使用RGB轉換MIPI接口時，會占用更多的接口資源，需要24位RGB接口進行轉換等。

缺點:占用資源多，需要增加信號轉換芯片，軟件復雜，需要初始化IC和主板RGB信號等。

MIPI不是單一的接口或協議，而是包含一套協議和標準，以滿足各種子系統(圖像子系統[攝像頭和顯示器]、存儲子系統、無線子系統、電源管理子系統、低帶寬子系統[音頻、鍵盤、鼠標、藍牙])的獨特要求。

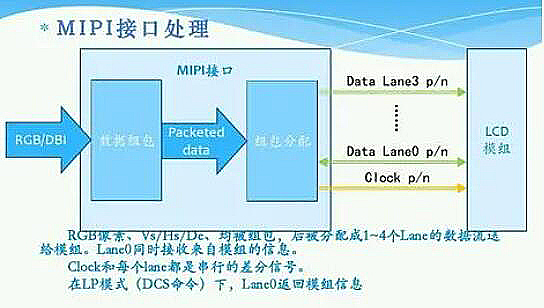

MIPI-DSI(Display Serial Interface，顯示串行接口)定義了處理器和顯示模塊之間的高速串行接口，它具有用單個接口驅動四個顯示屏的能力，并支持緩沖和非緩沖面板。

DSI分為四層，分別對應D-PHY、DSI和DCS規范，層次結構如下:

1.PHY定義了傳輸介質、輸入/輸出電路以及時鐘和信號機制。

2.通道管理層:向每個通道發送和收集數據流。

3.低層協議層:定義如何幀，解析和錯誤檢測。

4.應用層:描述高級編碼和解析數據流。
