    在終端應用中，液晶屏作為核心顯示部件，常常會被用戶誤以為“質量不良”。但實際上，大多數顯示異常并非源于產品本身的問題，而是由于外部環境、系統參數或使用方式不當所引起。通過排除法，可以快速定位故障原因，避免因誤判而增加不必要的成本。

液晶屏常見異常表現

    在實際應用中，液晶屏可能出現以下幾類問題：

    殘影、閃屏、花屏等顯示異常；

    亮度不足、色彩失真；

    無法正常點亮或顯示延遲；

    屏幕觸控不靈敏。

    這些問題看似是屏體不良，但往往與供電、驅動、線材或系統參數緊密相關。

液晶屏案例分析：京東方 GV101WXM-N80 調試中的殘影現象

    以某客戶調試 京東方 GV101WXM-N80（10.1寸液晶屏） 為例：

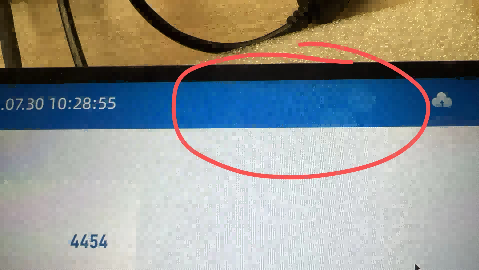

    客戶在樣機測試過程中，發現部分界面出現殘影。起初懷疑是屏幕本身存在問題，但經過一系列排查后，發現原因并非如此：

    更換測試工具：使用不同的測試儀器，結果顯示異常依舊存在 → 排除單一測試工具問題。

    交換線材與屏幕：更換LVDS線材及另一塊同型號屏幕，現象依舊 → 排除屏幕硬件與連接件問題。

    系統參數排查：最終通過與開發板廠商溝通，發現問題源于系統時序參數計算存在偏差，導致顯示異常。

    參數修正：調整時序參數后，屏幕顯示恢復正常。

    這一實際案例表明，液晶屏顯示異常的原因常常出現在外圍系統，而不是屏體本身。

排除法的具體步驟

    在實際應用中，可以通過以下步驟來逐層排查：

硬件排查

    確認供電電壓是否穩定；

    檢查接口線材、連接器是否松動或接觸不良；

    更換同型號屏體，判斷是否屬于單一屏不良。

系統排查

    確認驅動板型號與屏幕匹配；

    檢查時序參數（如時鐘頻率、刷新率、極性設置）；

    驗證開發板或主控平臺的軟件兼容性。

環境排查

    觀察是否有靜電干擾或電磁干擾；

    檢查應用環境的溫度、濕度是否超出屏幕的設計范圍。

逐步替換法

    依次替換測試工具、線材、驅動板，直到鎖定問題環節。

    通過上述真實的客戶案例可以看出，液晶屏的不良現象不一定等同于產品不良。采用排除法，不僅可以幫助客戶快速定位問題，還能減少不必要的退換貨流程，提升項目推進效率。

    對于終端客戶而言，建議在遇到顯示問題時：

    先進行基礎供電和連接檢查；

    再逐步進行系統和參數驗證；

    必要時與液晶屏供應商和開發板廠商保持溝通。

    這樣，既能保障液晶屏的正常應用，也能有效降低企業的開發成本和時間損耗。杭州立煌科技有限公司作為一家專注于工業領域的液晶顯示驅動方案提供商，與京東方（BOE）、天馬（TIANMA）、龍騰（IVO）、友達（AUO）、群創（Innolux）、京瓷（Kyocera）等多家全球領先液晶面板制造商建立深度合作關系，專業供應多品牌、全系列的工業級液晶顯示屏與定制化解決方案。
