怎么驅動TFT液晶屏？涉及到硬件電路和軟件嗎？

發布日期：2025-09-11 16:31? 瀏覽量：

驅動TFT液晶屏是一個涉及硬件電路和軟件編程的復雜過程，其核心目標是精確地控制每一個像素點的電壓，使其顯示出正確的亮度和顏色。驅動 TFT 液晶屏 (TFT-LCD) 的過程包含硬件電路＋控制器／驅動 IC 配置＋軟件時序控制三大部分。

一、基本驅動結構與組成部分

要把一個 TFT 面板正常驅動，需要下面這些硬件模塊／電路：

模塊	功能 /作用
背光電源／驅動電路	提供背光燈（通常是 LED）所需電壓／電流，并支持調光（PWM 或線性）以及開關控制。沒有背光的話，屏幕看起來暗或無圖像。Analog 文章中介紹了車載 TFT 面板中背光以及電源軌集成驅動的方案。
面板偏置電壓 & 驅動電壓	TFT 的源極(Source)、柵極(Gate)、公共電極(V_COM)等都需要特定的電壓。例如，有正負電壓軌（正電壓／負電壓）以驅動液晶分子和控制色階。
驅動 IC／控制器 (TFT Source Driver, Gate Driver, TCON 等)	控制每行柵極開關、每列源極信號輸入，并通過時序控制 VSYNC、HSYNC、點鐘 (Pixel Clock/VCLK) 等。它使得按行／列掃描刷屏。
定序／時序控制電路／寄存器	包括調節行間空白時間 (Horizontal Blank)、幀間間隔 (Vertical Blank)、同步信號寬度 (HSYNC-寬度， VSYNC-寬度) 等必要參數。這些參數通常在面板規格書中定義，需要在控制器中正確配置。
供電／電壓調節與濾波元件	包括將主電源轉換為數字驅動電壓 (DVDD)、模擬電壓 (AVDD)、Gamma 校正電壓、VCOM 電壓等。還要有電壓穩壓、噪聲濾波，以保證信號穩定性與圖像質量。

二、驅動流程與關鍵信號

下面是TFT-LCD驅動從無信號到圖像顯示的典型流程，以及關鍵的信號／步驟。

1.上電順序 (Power Sequencing)TFT 面板通常要求電源各軌 (背光電源 / Gate 驅動 / Source 驅動 / VCOM 等) 按一定順序打開和關閉，避免因電壓沖擊造成損壞。背光通常在面板電源穩定后再打開。Analog 的車載 TFT 驅動方案里就強調這一點。

2.初始化控制器控制器 (TCON 或主控制 IC) 必須配置如下參數：

分辨率 (行×列)

色彩深度（如 RGB565、RGB888 等）

時序參數 (HSYNC 前后間隔、VSYNC 前后間隔、行間空白、行掃描時間等)

像素時鐘 (Pixel Clock 或 VCLK)頻率

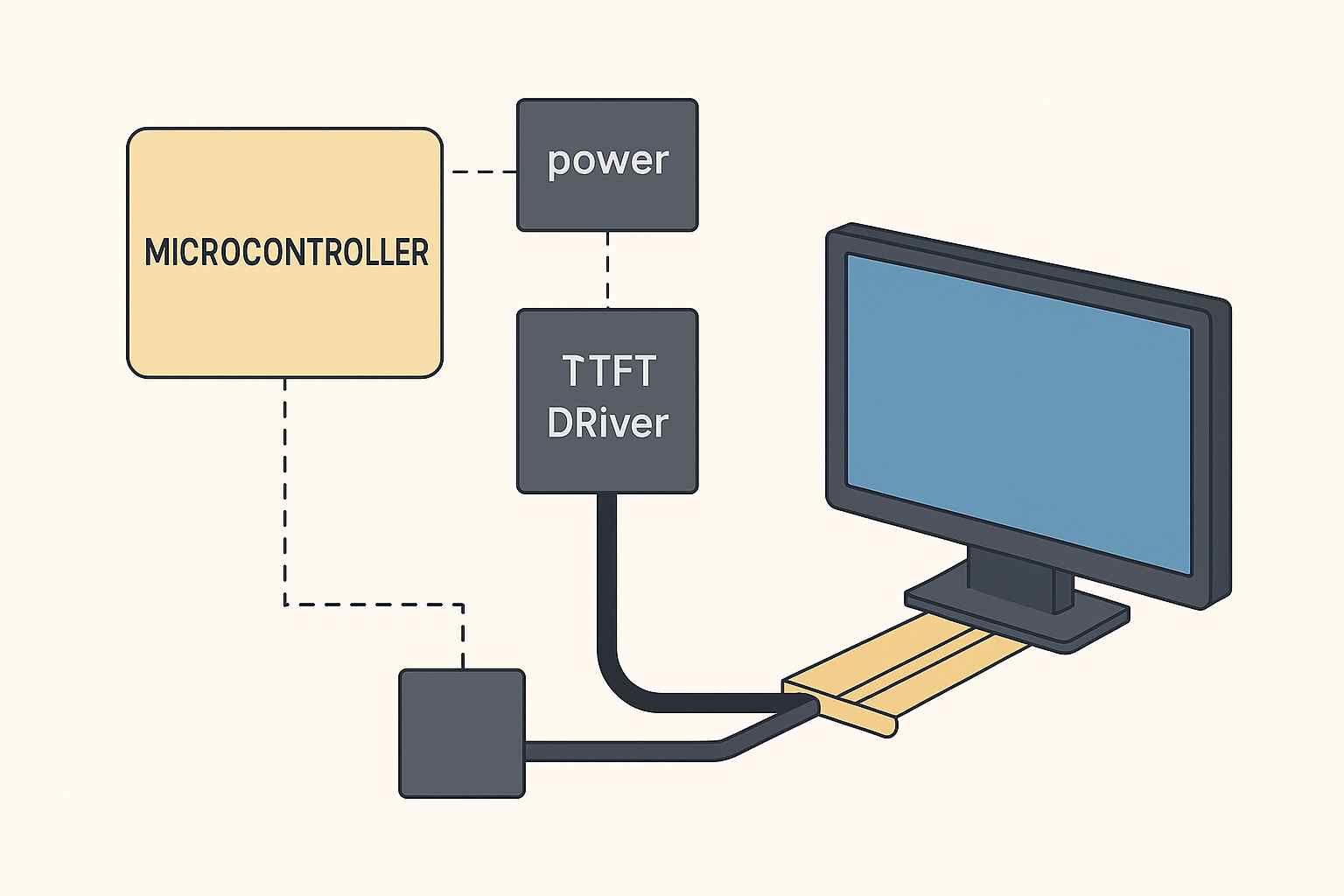

TFT液晶屏驅動

3.發送圖像數據控制器或主控制器將圖像的像素?cái)?shù)據存儲于 frame buffer（幀緩沖區）中，然后按行／列掃描方式，將像素?cái)?shù)據通過數據總線送到面板源驅動 IC。數據總線可能是并行 (RGB parallel) 或串行 (例如 LVDS, MIPI 等)。

4.像素驅動與液晶分子控制每個子像素有一個 TFT 開關，當對應行柵極被選中（Gate 驅動打“開”）時，源極通過數據線輸入電壓，液晶分子扭曲程度發生變化；當行結束，Grate 關閉，該電壓被儲存在像素電容中，液晶維持狀態直到下一次刷新。

5.背光控制背光源持續照亮，而液晶層與偏光／濾光片決定了哪些子像素透光。背光可調亮度或開啟／關閉以節能或適應環境光條件。

6.刷新與維持每幀刷新頻率（如 60 Hz）決定畫面更新率?？刂破鞑粩嘀貜?fù)上述掃描與數據傳輸過程以更新畫面。液晶的像素電容與開關特性決定在關閉 TFT 開關狀態下能否維持像素電壓以避免閃爍或圖像殘留。

三、常見問題與調試要點

在設計或調試過程中常遇到的問題：

圖像偏色或灰階不均 → 常因 gamma 電壓設定或色彩校正/驅動 IC 內部校準不對。

圖像條紋／噪點／線條 → 可能是時序不匹配 (HSYNC / VSYNC /數據延遲／抖動) 或供電噪聲 /地線問題。

邊緣亮度衰減 /背光不均勻 → 背光設計或背光 LED 排列 +散光片 /擴散片設計問題。

黑屏或閃爍 → 可能上電順序不正確，偏置電壓 (VCOM / AVDD /GVDD etc.) 未按要求開關；或者控制器沒發送使能信號。

響應慢／殘影嚴重 → 液晶類型或者面板自身響應性能差，或者使用驅動方式（電壓/開關頻率）未達面板規格。

驅動TFT工業液晶屏就是通過主控單元、接口和驅動IC的協同工作，將數字圖像數據轉換成精確的電壓信號，進而控制屏幕上的每一個TFT晶體管，最終讓每個像素點呈現出正確的亮度和顏色，從而形成完整的畫面。杭州立煌科技有限公司作為一家專注于工業領域的液晶顯示驅動方案提供商，與京東方（BOE）、天馬（TIANMA）、龍騰（IVO）、友達（AUO）、群創（Innolux）、京瓷（Kyocera）等多家全球領先液晶面板制造商建立深度合作關系，專業供應多品牌、全系列的工業級液晶顯示屏與定制化解決方案。
