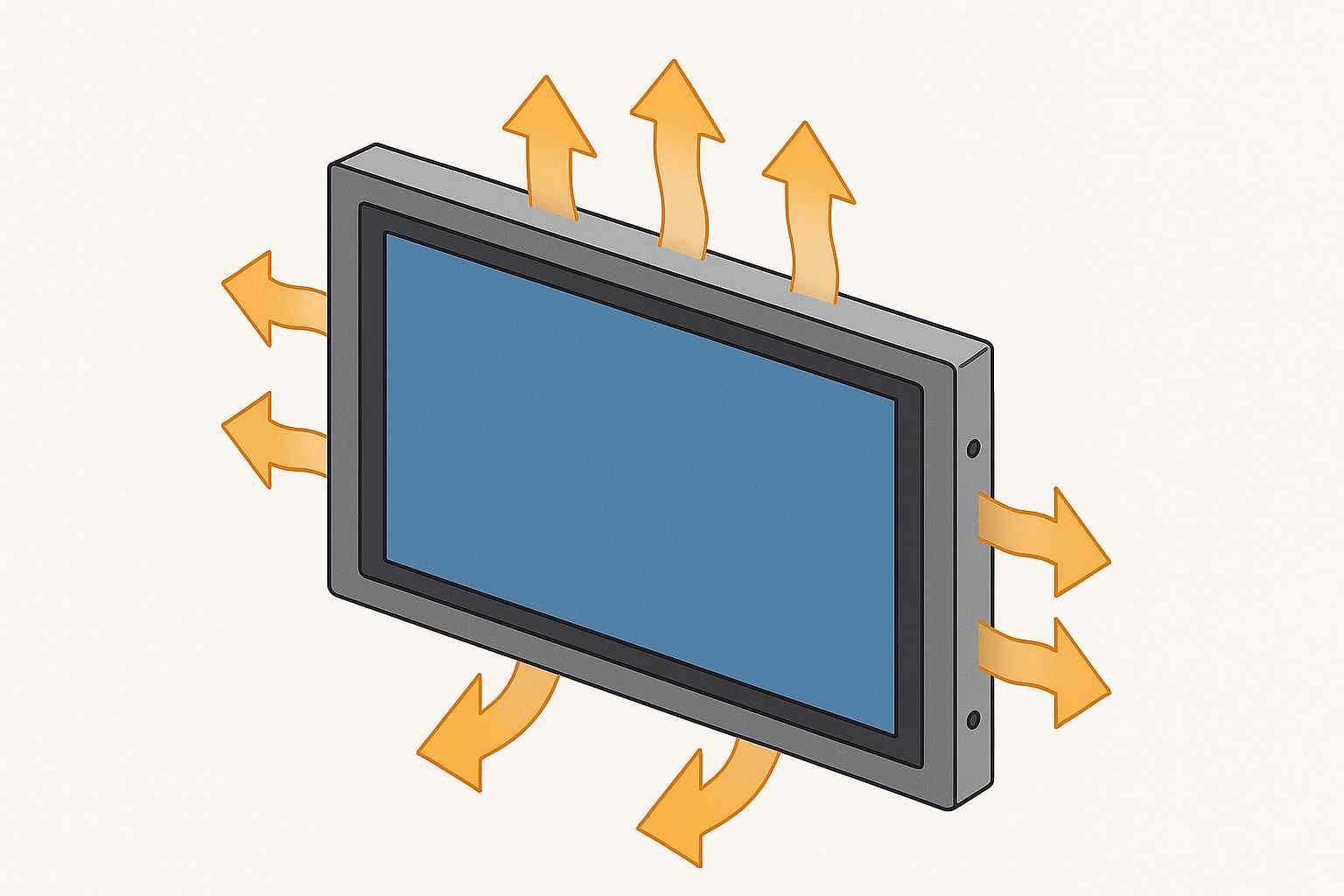

工業液晶屏的散熱目標不僅僅是防止屏幕過熱損壞，更是要將LED背光芯片的結溫（JunctionTemperature）和液晶分子的工作溫度控制在最佳范圍，以確保50,000小時以上的長壽命和穩定的光學性能。工業液晶屏的散熱設計通常是被動散熱為基礎，主動散熱為補充。合理選擇導熱材料、優化結構、配合溫控電路，可以顯著延長液晶屏壽命，保證高亮度下的穩定顯示。

一：TFT液晶屏的熱源分析與危害

要進行有效的散熱，必須準確識別熱量的產生源以及高溫對屏幕組件的具體危害。

1.1主要熱源解析

1.背光模組（BLU）：這是最大的熱源，貢獻了80%−90%的熱量。

原理：背光由高密度LED燈珠組成。在將電能轉化為光能的過程中，必然產生大量的熱能（損耗）。對于1000nit以上的高亮屏，熱量尤為巨大。

熱傳導路徑：熱量主要從LED芯片結溫→導熱膠→鋁基板（或銅基板）→導光板散發。

2.驅動電路：主要指T-CON板（時序控制板）和背光驅動板（Inverter/Driver）。

原理：這些電路中的FPGA/MCU芯片、DC-DC升壓芯片和MOSFET功率元件在高速開關和電壓轉換時產生熱量。

3.液晶玻璃和偏光片：

吸收熱量：液晶玻璃本身也會吸收環境熱量和背光產生的少量熱量，如果溫度過高，會直接影響液晶分子的物理特性。

1.2高溫對液晶屏的危害（熱致故障）

1.液晶分子相變（黑斑/黑屏）：當液晶分子溫度超過其各向同性轉變點（通常在70°C−85°C），液晶分子失去有序排列，光學性能喪失，屏幕會出現不可逆的“黑斑”（BlackMura），嚴重時導致整個屏幕黑屏。

2.LED光衰加速：熱量是LED壽命的頭號殺手。LED芯片結溫每升高10°C，其壽命（L70標準，即亮度衰減到70%的時間）可能縮短一半。散熱不良直接導致屏幕亮度迅速下降。

3.光學膜片與膠層老化：高溫加速了背光模組中擴散片、棱鏡片的黃變，以及光學膠（OCA/LOCA）的老化和軟化，可能導致屏幕出現氣泡、脫膠或分層。

二：基礎散熱設計與結構優化（被動散熱）

工業液晶屏的散熱首先是依靠結構設計實現的熱量傳導和自然對流。

2.1高效導熱材料的應用

1.鋁基板（AluminumPCB）：

作用：取代傳統FR4材質的PCB板作為L(zhǎng)ED燈條的載體。鋁基板具有極高的導熱系數。

原理：將LED芯片產生的熱量迅速?gòu)男酒_傳導至大面積的鋁基板，實現初步的熱量攤平。

2.金屬背板與散熱路徑：

一體化設計：TFT液晶屏模組的金屬背板通常采用高導熱性的鋁合金。鋁基板的熱量通過導熱墊片（ThermalPad）或?qū)峁柚o密傳遞到這個背板。

熱量擴散：金屬背板作為終端散熱器，將熱量均勻地?cái)U(kuò)散到整個背板表面，然后通過自然對流將熱量散發到空氣中。

2.2導熱界面的優化（TIMs）

TIMs（ThermalInterfaceMaterials，導熱界面材料）是確保熱量高效傳遞的關鍵。

1.導熱墊片/硅膠：用于填充鋁基板與金屬背板之間的微小空隙，消除空氣層（空氣導熱系數極低），確保90%以上的接觸面能夠進行有效熱傳遞。

2.熱管（HeatPipe）或均溫板（VaporChamber）：

應用場景：超高亮度戶外屏或大型工業顯示器。

原理：利用內部工質（如純水）在低壓下進行氣液相變。熱量在蒸發端被吸收，工質汽化；蒸汽在冷凝端釋放潛熱，工質液化回流。這種方式可以實現極高的等效導熱系數，將熱源點的熱量快速、遠距離地傳輸?shù)缴狯捚稀?/p>

三：主動散熱與系統級熱管理

當被動散熱無法滿足需求時（如戶外強光直射），需要引入主動散熱機制，并將散熱設計融入整個設備系統。

3.1主動散熱技術（風扇）

1.內置微型風扇：在屏幕模組內部或金屬背板后方設置微型風扇。

挑戰：工業屏通常要求IP65/IP67的高防護等級。因此，主動散熱必須采用全密封無風扇設計，或者在設備外殼上使用帶有高效過濾網的通風口。

無風扇設計：在全密封環境中，主動散熱通常是通過將熱管或散熱片引到設備外殼外部，并在外部設置風扇進行吹拂，但液晶屏模組內部仍需保持密封。

2.智能溫度控制：

溫度傳感器：在LED附近和T-CON芯片附近設置溫度傳感器。

動態調控：當內部溫度達到臨界點時，系統會采取保護措施，例如自動降低背光亮度（犧牲可見性以保護壽命），直到溫度降至安全范圍。這是高可靠性工業屏的標配功能。

3.2節能調控與熱管理策略

1.電源效率：選用高效率（90%以上）的DC-DC背光驅動電源。電源效率越高，損耗轉化為的熱量就越少。

2.亮度傳感器（ALS）聯動：利用環境光傳感器（ALS）實現自動亮度調節。

熱管理價值：在夜間或陰天等不需要全亮度的環境下，系統自動降低亮度，大幅減少背光發熱，延長LED壽命。

四：熱量對觸摸屏和光學邦定的影響

散熱設計不僅針對液晶面板本身，也必須考慮到與面板集成的關鍵組件。

4.1觸摸屏的熱管理

1.電容屏的穩定性：電容式觸摸屏對溫度變化敏感。局部過熱可能導致觸摸控制器產生漂移或假性觸摸點（GhostTouch）。

2.解決方案：在觸摸屏的FPC排線和控制器芯片下方，也需要進行熱隔離和局部散熱處理，確保其工作溫度在60°C以下。

4.2光學膠（OCA/LOCA）的耐熱設計

1.熱膨脹差異：液晶玻璃、蓋板玻璃和中間的光學膠具有不同的熱膨脹系數。在頻繁的高低溫循環中，如果散熱不均，巨大的熱應力可能導致光學膠開裂、起泡或脫膠。

2.工業級OCA/LOCA：專業的TFT工業液晶屏必須選用耐高溫、抗黃變、且具有更優異應力緩沖能力的專用光學膠，確保邦定結構在−40°C到85°C的循環溫度沖擊下依然保持穩定。

TFT工業液晶屏的散熱是一個復雜的、多層級的設計過程。它從最基礎的鋁基板和金屬背板導熱開始，通過熱管、均溫板進行強化傳導，最終依賴于智能溫控和高效的散熱結構將熱量釋放。這種精密的熱管理工程，是工業屏實現24/7長期穩定運行和高可靠性的技術保證。
