TSUM系列芯片主要使用MStar驅動LVDS屏幕。

具有正確的硬件設置(屏幕開關端口、屏幕電壓、PWM等)根據屏幕規格中的參數配置屏幕參數，可以單擊屏幕。有幾個步驟，包括設置屏幕顯示電壓，(Panel)面板定時設置，H/Vtool設置，(Clock)時鐘設置，H/VSync設置，(Bit)位設置，刷新率設置。

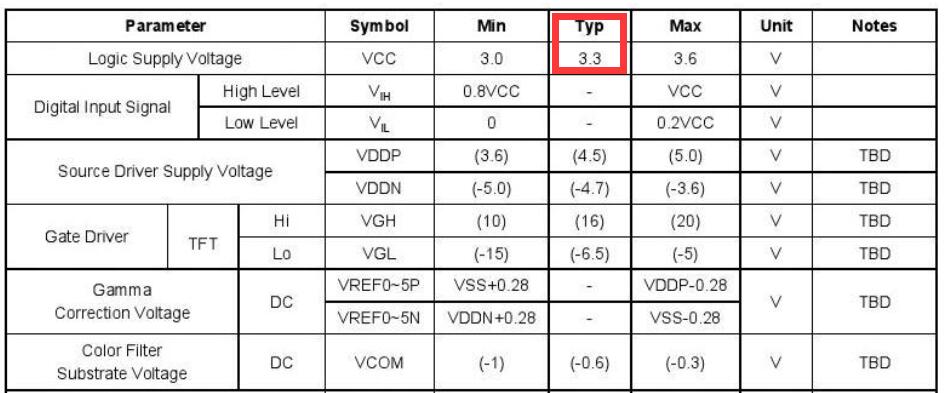

1.確定液晶屏幕顯示電壓

點擊屏幕前重要的一步是確定屏幕的電壓，即我們想要的屏幕電壓，以及它是否與硬件面板匹配。如果設備是12V，屏幕是5V，屏幕將被燒毀。它可以在普通屏幕規格中找到。

注：液晶屏電壓和液晶屏背光電壓是兩個不同的單位。

2.面板時序設置(Panel時序設置)

PANEL啟動步驟：先打開面板供電，再傳輸面板數據，后傳輸PANEL DATA;延遲時間由微控制器軟件設置。如果時間設置不正確，則會立即出現白色屏幕或圖片。

以logo為例。首先，打開屏幕，延遲并發送徽標。用戶此時看到黑色，因?yàn)楸彻鉀](méi)有打開。然后，一旦標志穩定，打開背光，你可以看到標志。

T2是T-con上電到LVDS數據輸出的時間，T3是LVDS數據輸出到背光打開的時間，T4和T5是T2和T3對應的下電順序，T7是T-con重復上電間隔，屏幕LVDS定時很關鍵，設置不當會出現花屏、閃綠屏等問題。

具體參數的設置應參考液晶屏幕規格。

背光電源通常是顯示的主要電源。當電源接通時，移動需要一系列的初始化操作，因此T2基本上可以完成任務。背光定時通常與LVDS定時一起使用，它們有一個共同的參數，背光開關信號。此時，需要合理安排T3，以確保背光切換信號能夠同時滿足LVDS定時和背光定時的要求。

液晶屏幕斷電時序圖如下(根據屏幕規格)：

如果在液晶屏開機時出現閃亮的白線，您可以考慮在屏幕規格時間序列內增加PANELONTIME2的時間，并且如果您由恒流板供電，也可以通過增加PANELONTIMIN 2的時間來解決閃爍白線。

3.高壓總計設置(H/vtool設置)

請注意，HTotal和Block應乘以2，具體取決于屏幕是單通道還是雙通道，而對于雙通道，HTotal和Block應乘以2，對于單通道，則不應乘以2。

1) 如何區分普通屏幕規范中的單通道寫入和雙通道寫入

軟件設置：根據是雙通道還是單通道，屏幕參數中有一個定義，設置為0或0xFF。

2). h/V刀具參數設置

以雙通道FHD分辨率屏幕為例：

Horizontal Section以H開頭都乘以2,Active對應的Typ乘以2。
