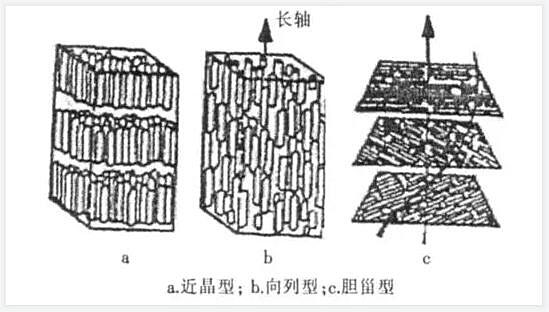

顧名思義，液晶顯示屏就是利用“液晶”作為顯示器的材料，那么什么是液晶呢?其實液晶是介于固體和液體之間的物質，加熱時會出現透明的液體，冷卻時會結晶成混沌的固態，液晶是一種分子排列規則的有機化合物。液晶按分子結構可分為三種類型：粘土狀近晶液晶、向列相液晶(類似細火柴棒)和膽固醇狀膽甾相液晶。這三種液晶的物理性質不盡相同，因為液晶顯示器屏第二類閃族液晶，分子呈長棒狀，在自然狀態下，這些長棒狀分子的長軸大致平行。

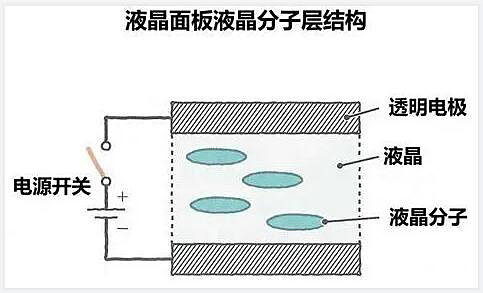

隨著研究的深入，人們開始掌握液晶的許多其他性質：當液晶通電時，液晶分子排列有序，能使光易于通過;通電或不通電都可以讓液晶阻擋或讓光線像門一樣通過。這樣可以控制光的兩種狀態是液晶顯示屏形成圖像的前提，當然也需要配合一定的結構來實現光到圖像的轉換，下面我們先來看看原始的單色液晶顯示屏。

液晶通光原理

液晶顯示屏有許多不同的結構，但其原理基本上是相似的，所以讓我們舉一個例子。

TN(扭曲柱)是一種單色LCD面板，包含兩種相當敏感的無鈉玻璃材料，稱為柱，中間有一層液晶，結構像“三明治”我們把注意力集中在中間層，即液晶層，液晶不僅僅流入中間層，而是流入中間層的兩個內脊，這兩個內脊基本上是這樣的。液晶分子的排列是精確的，因為如果沒有精確的排列，光就不能順利通過液晶部分。為了達到整齊排列的效果，進行這些精細的排列，液晶分子將沿著凹槽排列，凹槽非常平行，因此分子也完全平行。

我們通常稱之為上下兩層，上下兩層排列整齊，液晶分子排列整齊，但排列方向不同，液晶分子上夾層根據上導槽，液晶分子根據下夾層根據上導槽，液晶分子根據下導槽。在生產過程中，上下(垂直90度)重疊，即上液晶分子的排列是水平的，下液晶分子的排列是垂直的液晶分子位于上下兩層之間，靠近上層的液晶分子水平排列，靠近下層的液晶分子垂直排列。

從整體上看，液晶分子的排列就像一個螺旋狀的演化，而演化的關鍵是分子間的夾層。在夾層中設置了一個稱為偏振濾光片的關鍵裝置，該裝置安排和傳輸與上下夾層中的條紋相同的角度的光，假設在正常情況下，當光從上到下底部，通常只能穿透一個角度的光，通過上層過濾器進入上層夾層的凹槽，然后通過設置液晶分子的扭轉通道從下層過濾器形成通路。完全穿透光線。一旦這些液晶分子被電極驅動，由于外部電壓的作用，液晶分子不再以正常的方式排列，而是垂直排列，因此光不能通過;導致屏幕上的黑色。這就產生了白色的光傳輸(即當電源不工作時)，當不能說(當電源不工作時)，字符可以在屏幕上顯示，這是最簡單的顯示原理。看到這里，你可能會問，為什么當液晶顯示屏通電時不透光?由于屏幕在正常情況下工作，所以對光不透光,能量減少調節是有效的。
