接上一篇

解釋為什么Minihotal 加20:

設置PanelMinHTotal需要一個更小的Htotal面板加20。液晶屏幕有許多分辨率，試圖滿足面板的不同屬性，PanelMinHTotal根據PanelMinHTotal設置。將小的范圍設置為一個中間點可以支撐一個面板，如果有一個輕微的偏差,值設置為小的公差，面板將失去秩序，所以添加20。

注：HSyncWidth、PanelHSyncBackPorch和Wayd<

完全的微觀變化會增加質量。

(3). 時鐘設置(時鐘設置)

一個頻道的質量不乘以2，兩個頻道的質量乘以2，以下是兩個頻道的例子：

LVDS：所有頻率數據乘以2

DCLOCK-HTOTAL x VTOTAL x VFREQ x Q，Q是縮放因子

4，H/Vsync設置(高壓總設置)

其中，H/VSync解釋下什么意思

(1)前肩/后肩(Front Porch)(Back Porch)：在發送行或場同步信號后，不能立即啟用視頻數據，以便有時間掃描電子槍。在行掃描的情況下，從HYYNC結束到DE開始的時間間隔為行掃描的后肩(綠色區域)，從DE結束到HSYNC開始的時間間隔為前肩(紫色區域)。同樣，實地視察也可以通過類似的程序加以界定。

(2)行同步(HSYNC)：行同步是讓電子槍控制器知道新的像素線是從下面開始的。

水平同步HSYNC(Horizontal Sync)被用來表示一行像素數據在LCD屏幕上的發送結束，每一行像素數據被發送到LCD屏幕上，HSYNC將面臨一個標準的跳躍，例如屏幕分辨率為800x480(800列，480行)HSYNC圖像級別將提高480倍，以發送一幀。

(3)場同步(VSYNC)：場同步是告訴電子槍控制器啟動以下新圖像

其中，H/Vsync這些參數一般不會改變，但只要PanelhsyncWidth、PanelhyncBackPorch和PanelWidth

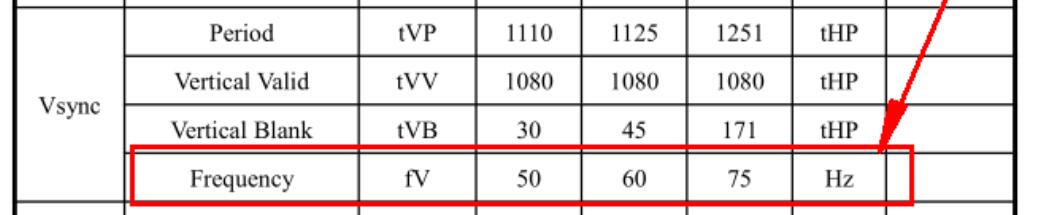

在VESA表中，H/VSync顯示在下面，H/V在上一幀中拍攝。

垂直同步信號VSYNC(垂直同步)用于指示LCD液晶屏幕上一幀像素數據的發送結束，每當傳輸一幀像素數據時，VSYNC將面臨一個跳躍。其中“幀”是圖像的一個單位，稱為圖像幀，在液晶顯示屏中，幀指的是整個液晶顯示器的像素點。人們經常使用“每秒幀數”來表示LCD屏幕的刷新特性，即每秒可以顯示多少個LCD幀圖像，例如當LCD液晶屏幕以每秒60幀的速度運行時，VSYNC水平每秒鐘跳60次。

(4)水平消隱(HBLANK)：電子槍從左到右噴灑一種染料，每次只能噴灑一條掃描線，然后再噴灑下一條掃描線，準備噴灑下一條掃描線，即所謂的一段時間的水平消隱(HBLANK)。

(5)垂直消隱：在繪制了256條掃描線之后，它返回屏幕的左上角，為下一個屏幕(幀)做準備，即垂直消隱(VBLANK)一段時間。電子槍就是在不斷的走‘之’字形。

(6)數據啟用(DE)：在數據啟用區域顯示有效顏色數據，在啟用區域顯示黑色數據。數據啟用信號DE(數據啟用)用于指示數據的有效性，當DE信號線高時，RGB信號線表示數據的有效性。

5.(位)設置位，屏幕為8位或6位

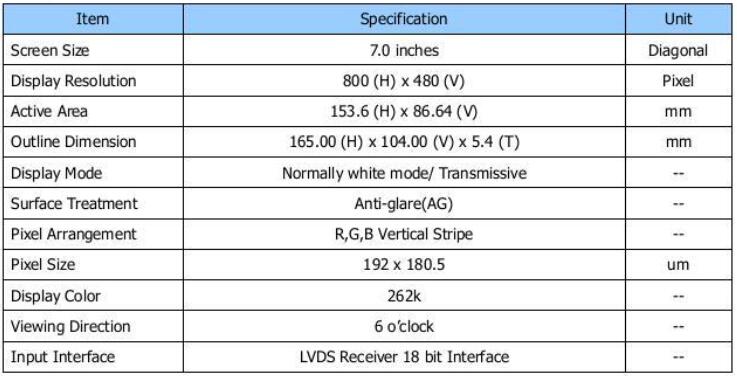

屏幕為6BIT(將提供屏幕規格)。如果8位可以顯示0到255灰度，如果6位只能顯示0到63)，但我們的Paneldither寫為8，因?yàn)橛蠪RC抖動顏色可以實現偽8位，節省硬件成本。

8位表示二進制計算機中的基本單位，二進制信息由0和1組成，我們假設當顯示屏的小面板為2位時，顯示器的像素只能識別1位信息。然后這個像素可以顯示字符“00”、“01”、“10”和“11”四個，然后這個像素可以顯示4(2 ^ 2)種顏色。同樣，如果顯示器是8bit，那么總共可以顯示2×256色的8個正方形中的2個。但是每個像素都是由RGB顏色組成的，所以8位最終可以顯示256×256×256×16777216的顏色。

FRC抖動顏色的理解很簡單：有時為了提高性價比，屏幕只有6位加上FRC，然后使用縮放器來達到8位的效果。這與8bit的屏幕效果有一定的差距，但價格很高。例如，當我們想要顯示255個灰度(白場)，但我們是6bit，無法達到，因此，實踐是，在更白和更黑的應力之間，類似于PWM波形，但白色波形的寬度更長，所以在視覺顯示方式上都是白色的。

6.屏幕刷新率設置

屏幕刷新率是指每秒刷新次數，例如每秒60次的60Hz刷新率。

從屏幕規格可以看到屏幕的大、小和適當?shù)乃⑿侣?/p>

因?yàn)槲覀兊钠聊皇?ldquo;之”掃描，自上而下，逐行掃描，也就是說，經常說的p信號，所以刷新率是1，1每秒鐘掃描次數，也就是說vfreq。

7，當前LVDS驅動電流

由于LVDS接口實際上是一個差分信號接口，因此差分信號流的調節將影響LVDS輸出信號的幅值。不同的顯示屏有稍微不同的匹配電阻，相同的驅動電流，不同的LVDS輸出寬度。當LVDS的輸出容量太小或太大時，屏幕會出現黑屏閃爍，出現閃點現象。有時LVDS的輸出電容設置不當，在屏幕上表現不太明顯。這需要更多的眼睛測試，這需要程序調整當前的驅動器，以滿足測試失敗的要求。

8.參數解釋屏幕

PanelDualPort:屏幕頻道0:單頻道，0xff:雙頻道。

PanelswapPort：切換選定的位，數據端口，有時是硬件布局面板，有一個屏幕界面，而子面板的界面是相反的，也會有一個未點亮的屏幕點，可以反轉PanelswapPort。

Panelhtotal：每行掃描次數，參考屏幕規格。這個值是非常重要的，經常影響屏幕顯示，如頂部和底部線條丟失，白色屏幕，閃光，某些模式的VGA竊聽，OSD底部顯示邊緣丟失，等等，可以修改。

PanelvTotal：每列掃描次數單位時間

HYNCWidth和PanelvSyncWidth：顯示行和列的高度以指示同步。有時圖像只有一半，你可以調整這兩個方向，V和H。
