在調試液晶屏異常時，需要通過異?，F(xiàn)象反復修改驅動參數，過程相當繁瑣。用長存儲示波器捕捉全驅動時序，使LCD驅動參數的調整變得簡單快捷!

液晶屏采用多屏拼接，容易出現顯示圖像重復、錯位等幀同步異常，以往需要根據異常進行反向推導，反復調試修改驅動參數，這種方式費時費力。使用長存儲示波器，可以一次捕獲完整的驅動時序，調試液晶屏不再是腦殘，下面通過實際案例解決了示波器在液晶驅動測試中的應用。

液晶控制器，驅動如何工作

為了讓LCD顯示文本或圖像，LCD驅動程序需要通過LCD控制器向LCD驅動程序輸出RGB數據，LCD控制器將數據放入緩存，然后以每秒60幀的速度刷新LCD顯示。

LCD控制器通過行和列信號的不同組合來控制每個像素，這種短行掃描(HYNC)信號周期(高達40kHz-100kHz)能夠在屏幕上顯示穩定的圖像。

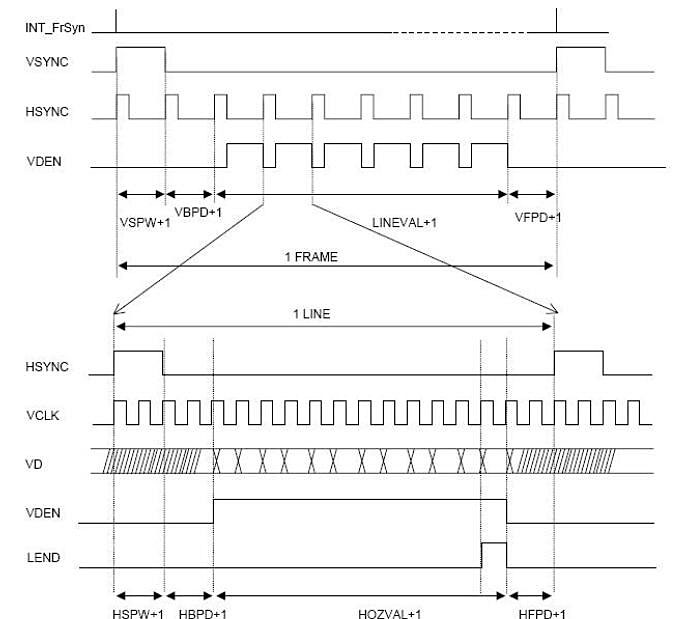

液晶控制器信號時序及工作原理如下：

VSYNC：幀同步信號，表示掃描1幀的開始，1幀為液晶顯示畫面;HSYNC：行同步信號，表示掃描1行的開始;VCLK：像素時鐘信號，每脈沖填充1像素;VDEN：數據使能信號，高功率電平，填充數據有效;VD(23:0)：LCD像素?cái)?shù)據輸出端口。借：線端信號。

例如，顯示完整圖像信號的1024X768像素LCD屏幕必須包含1個VSYNC周期、768個有效HSYNC周期和1024個像素時鐘信號/VDEN高電平。問題可以通過幀同步信號、行同步信號的頻率、占空比、延遲、每個VSYNC周期中包括的HYYNC周期的數目以及VDEN周期中包括的VSCLK周期的數目來檢測。

使用示波器解決lcd顯示異常實例

1，圖片疊加，重復

現象：液晶屏上的大量圖像錯位、疊加或重復。原因：這種情況一般不會造成行同步或場同步信號延遲，基本可以排除這種影響。您可以檢查時間序列或引起的時鐘頻率差異。

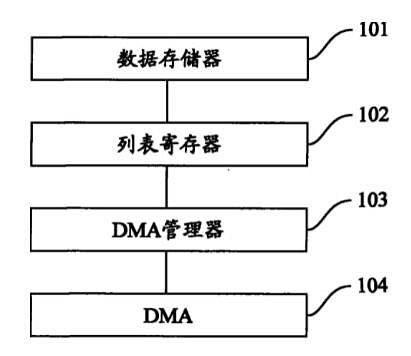

解決方法：遇到這種情況時，首先要仔細計算DMA傳輸參數，并與現場信號精確匹配。
