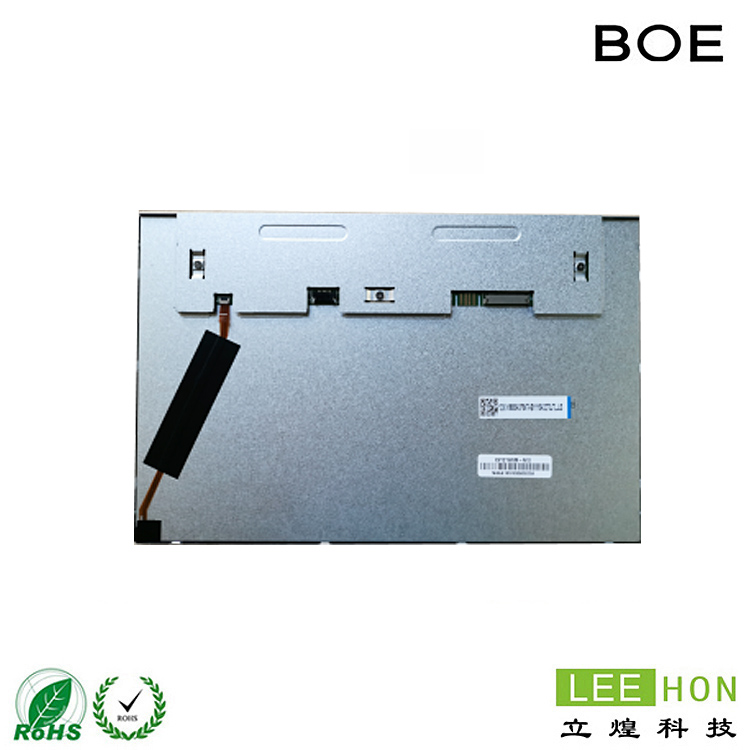

TTL信號是TFT-LCD認可的標準信號，甚至現在使用較多的LVDS TMDS都是基于它進行編碼的。共有22條TTL信號線(最少，不帶地和電源)，分為三種原色:R G B信號、兩條HS VS線和場同步信號、一個數據使能信號DE和一個時鐘信號CLK。R G G的每種原色根據屏幕位數有不同的數據線(6位和8位)。6位屏幕和8位屏幕(分別有R0-R5)另外4個信號(HS VS DE CLK)為控制信號，接錯會使屏幕點不亮，顯示不正常。

由于TTL信號電平在3V左右，對高速長距離傳輸影響較大，抗干擾能力相對較差。所以LVDS接口屏幕出現的比較晚，分辨率在XGA以上的屏幕用的是LVDS模式。LVDS也分為單通道、雙通道、6位和8位，原理和TTL一樣。

LVDS(低壓差分信號)的工作原理是用專門的IC將輸入的TTL信號編碼成LVDS信號，6位為4組差，8位為5組差，數據線名稱為D0- D0+ D1- D1+ D2- D2+ CK- CK+ D3- D3+，其中如果是6位屏，則沒有D3- D3+信號。這個編碼過程就在我們的電腦里在屏幕的另一邊，還有一個同樣功能的解碼IC，把LVDS信號變成TTL信號。屏幕最終采用TTL信號，因?yàn)長VDS信號電平在1V左右，線間和+線間的干擾可以互相抵消。因此抗干擾能力很強。非常適合高分辨率帶來的高碼率的屏幕。

由于高分辨率屏幕1400X1050(SXGA+) 1600X1200(UXGA)的分辨率太高，信號的比特率也相應增加，光是一個LVDS傳輸就不堪重負，所以用了兩個LVDS接口來降低每個LVDS的速率。保證信號的穩定性。
