TFT液晶屏怎么區分3線4線,LCD液晶屏接口

發布日期：2025-09-17 14:07? 瀏覽量：

區分TFT液晶屏的3線和4線，通常指的是其SPI接口的連接方式。SPI（Serial Peripheral Interface）是一種串行通信協議，常用于小尺寸液晶屏與主控芯片（MCU）之間的數據傳輸。它跟 RGB/LVDS/MIPI 這種并行或高速接口不一樣，常見于小尺寸TFT（1.44 寸、2.4 寸、3.5 寸等）。正確區分并連接3線和4線接口，是屏幕正常工作的關鍵。

一、SPI接口的3線與4線指的是什么？

SPI接口在通信時至少需要三根線：

SCK (Serial Clock)：串行時鐘線，用于同步數據傳輸。

MOSI (Master Out Slave In)：主設備輸出，從設備輸入線，用于主控芯片向屏幕發送數據。

MISO (Master In Slave Out)：主設備輸入，從設備輸出線，用于屏幕向主控芯片發送數據。

二、3線SPI和4線SPI的區別

1. 4 線 SPI 接口

線路組成：

a.SCK（時鐘線）

b.MOSI（主機輸出/從機輸入，數據線）

c.CS（片選信號）

d.D/C（數據/命令選擇線，有時叫 RS）

工作方式：數據和命令分開傳輸，D/C 線控制當前傳輸?shù)氖敲钸€是數據。

特點：結構清晰、兼容性好，應用最廣。

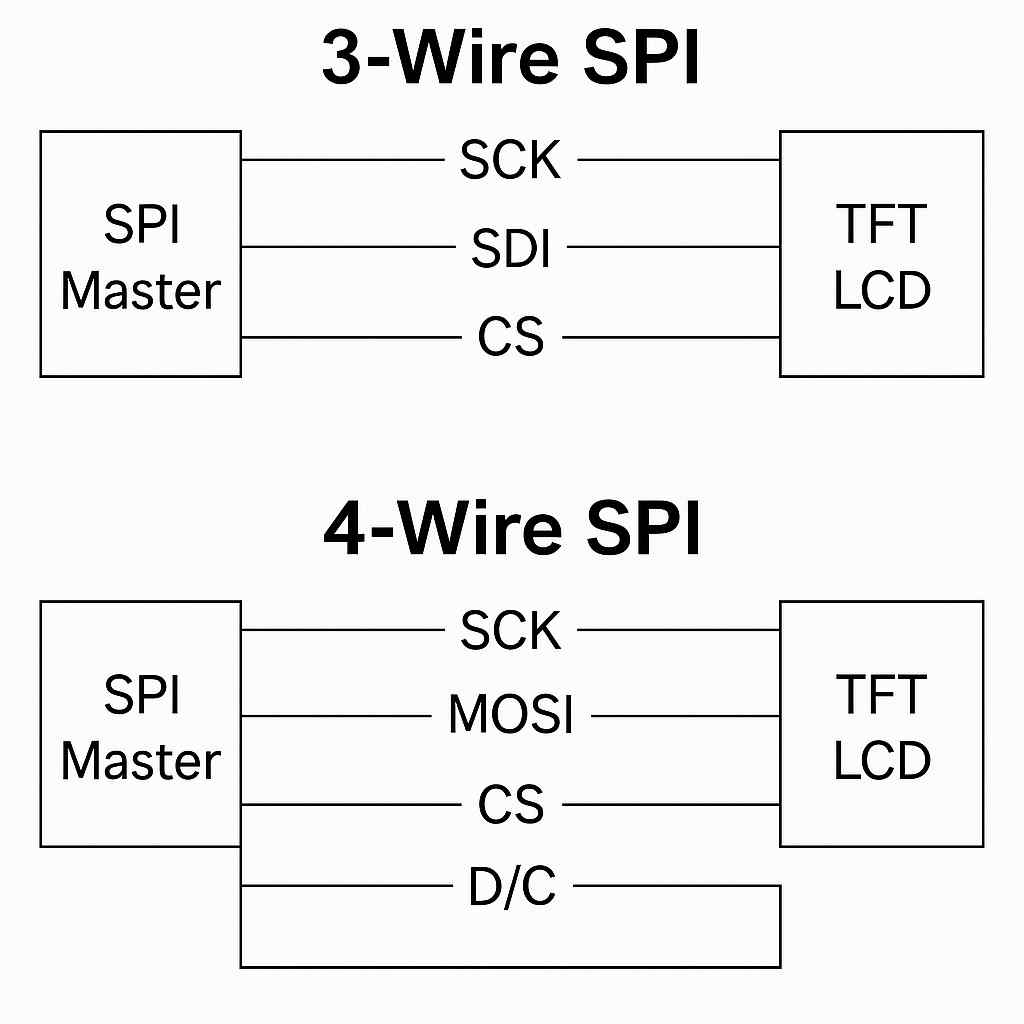

TFT液晶屏接口

2. 3 線 SPI 接口

線路組成：

a.SCK（時鐘線）

b.SDI（數據/命令共用線）

c.CS（片選信號）

工作方式：數據和命令共用一條線，通過首位高低電平區分是命令還是數據。

特點：引腳更少，適合空間受限的設計，但軟件驅動更復雜。

而3線和4線的區別，主要在于數據輸入/輸出線的數量和控制方式。

類型	信號線	功能
3線SPI	SCK, MOSI, MISO	只有3根信號線，其中MOSI和MISO共用一根線。
4線SPI	SCK, MOSI, MISO, CS	除了SCK, MOSI, MISO之外，還有一根CS（Chip Select）芯片選擇線。

三、怎么區分3線和4線？

區分TFT液晶屏是3線還是4線，最直接、最準確的方法是查閱其規格書（Datasheet）。

查閱規格書：在規格書的“Pin Definition”（引腳定義）章節，你會找到所有引腳的詳細說明。

如果引腳定義中有“CS”或“SS”（Slave Select），那它就是4線SPI。

如果沒有“CS”引腳，且只有SCK和MOSI/SDA，那它就是3線SPI。

看排線和接口：一些模塊化的小尺寸液晶屏，其排線和接口也會有差異。4線SPI的接口引腳會比3線SPI多一根，但這需要非常仔細才能分辨。

咨詢供應商：如果你無法獲取規格書，最簡單、最穩妥的方法就是直接聯系TFT工業液晶屏供應商（立煌科技）。他們能根據型號信息，快速確認接口類型。

四、常見的SPI連接方式

在實際應用中，TFT液晶屏的SPI接口通常會有以下幾種連接方式：

接口	類型排線	引腳作用
3線串行SPI	SCK, SDA, D/C, RES, CS	D/C（數據/命令選擇）和CS（片選）線通常獨立出來，而SCK和SDA共用。
4線串行SPI	SCK, SDA, D/C, RES, CS	SCK, SDA, D/C, CS，共用4根線。其中RES（Reset）復位線，可以獨立或接固定電平。

為什么會有D/C和RES？

D/C (Data/Command)：數據/命令線，用于告訴液晶屏，當前發送的數據是顯示數據（Data）還是控制命令（Command）。

RES (Reset)：復位線，用于對屏幕進行硬件復位。

在連接TFT液晶屏時，不要憑經驗盲目接線。即使是同尺寸的屏幕，不同制造商的引腳定義也可能不同。查閱規格書或咨詢供應商是確保正確連接的唯一途徑。錯誤的連接可能會導致屏幕無法正常顯示，甚至燒毀主控芯片。
