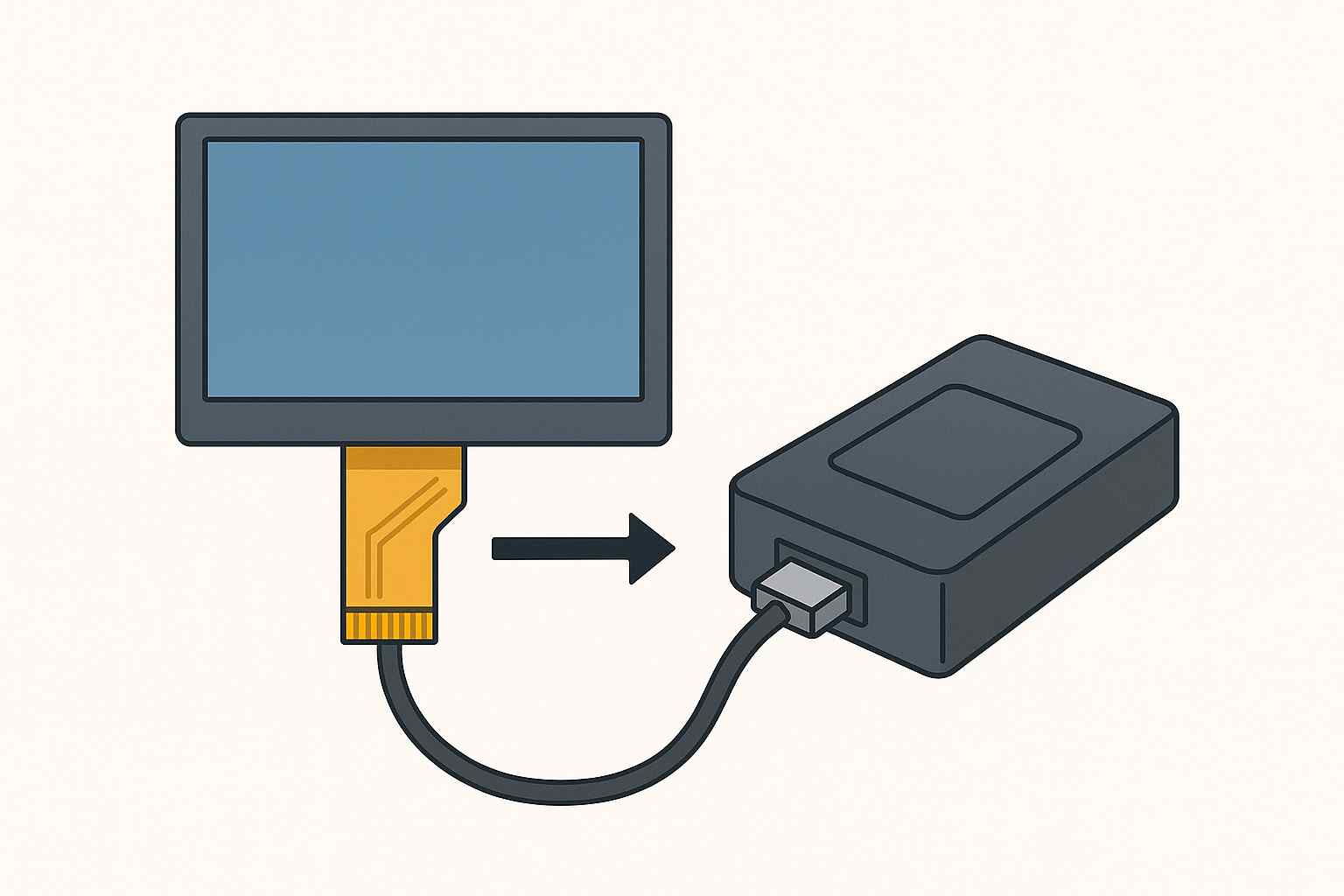

組裝TFT液晶屏是一個需要耐心、細致和專業知識的過程。并不是簡單把幾層玻璃疊在一起，而是一個精細的光學與電子工藝過程。這個“組裝”通常指的是將液晶屏模組與驅動板、觸摸屏、外殼等組件連接起來，形成一個完整的顯示單元。一個不當?shù)牟僮鳎伎赡軐?dǎo)致屏幕損壞。

一、TFT 液晶屏的基本組成

1.TFT 面板（Panel）：包含 TFT 陣列、液晶層、彩色濾光片、偏光片。

2.背光模組（BLU）：包含 LED 燈條、導光板、擴散片、增亮膜、反射片。

3.驅動電路（Driver IC + TCON）：負責控制像素點和背光。

4.FPC（柔性排線）：連接屏幕與主控板。

5.結構件（Frame + 玻璃/塑料蓋板）：提供保護與固定。

二、組裝工藝流程

1. 面板制備

在玻璃基板上沉積 TFT 薄膜晶體管陣列。

在另一塊玻璃上制作彩色濾光片。

兩塊玻璃對位貼合，中間注入液晶材料。

外層貼上偏光片。

這一部分是 液晶面板廠 完成的。

2. 背光模組組裝

在金屬框架或塑料支架上安裝 LED 燈條。

加入導光板，讓點狀光源轉變?yōu)槊婀庠础?/p>

疊加擴散片、增亮膜，保證光均勻。

底部反射片，提高光利用率。

背光模組通常由專業背光廠完成。

3. 模組整合（Cell + BLU → LCM）

把 TFT 面板與背光模組對準貼合。

加入驅動電路（COF / COG 封裝的 Driver IC）。

焊接/貼合柔性排線（FPC），保證信號連接。

用金屬框架或塑料支架進行固定。

這一步產物叫 LCM（LCD Module，液晶模組）。

4. 封裝與測試

加入保護玻璃/蓋板，有的還會貼觸控屏（電容觸控或電阻觸控）。

進行光學測試（亮度、對比度、色域）、電氣測試（響應時間、接口協議）、可靠性測試（高低溫循環、震動、濕熱）。

確認合格后包裝出廠。

三、實際裝配注意事項

1.潔凈環境：液晶屏內部工藝對灰塵極為敏感，需在無塵車間組裝。

2.靜電防護：TFT 驅動 IC 易受靜電損傷，組裝時要接地、防靜電。

3.對位精度：液晶面板和背光的貼合需要高精度，避免漏光。

4.全貼合 vs 空氣貼合：

全貼合：用 OCA 光學膠填充液晶與蓋板之間的間隙，提升透光率和防塵防水能力。

空氣貼合：成本低，但在強光下可見氣隙，顯示效果略差。

四、應用層面的組裝

消費類產品（手機/平板）：一般采用全貼合工藝 + 電容觸控一體化。

工業/車載應用：會增加強化玻璃、防眩光涂層、防水膠封裝。

醫療/軍工設備：在結構上還會加 EMI 屏蔽層和抗反射玻璃。

TFT 液晶屏的組裝，是一個把 液晶面板、背光模組、驅動電路、結構件 集成在一起的過程。核心在于 潔凈環境、對位精度、光學貼合，最終產出的是 LCM（液晶顯示模組），才能安裝到工業設備、車載儀表、消費電子產品中。

TFT 液晶屏模組組裝常見問題

Q1：為什么液晶屏容易出現漏光？

A1：漏光多因 面板與背光貼合不均 或 結構件壓合不緊密。在裝配時要保證背光模組、擴散片、液晶面板位置準確，同時避免過度擠壓。高端產品多采用 全貼合工藝 來減少漏光。

Q2：屏幕使用一段時間后進灰是什么原因？

A2：一般是裝配時密封不嚴或膠封老化，導致灰塵進入模組內部。解決辦法是使用 無塵車間組裝，并在邊緣加 防塵膠條 或 OCA 光學膠全貼合。

Q3：為什么觸控功能有時候不靈敏？

A3：常見原因包括：

觸控屏與液晶屏貼合氣泡或異物；

FPC 沒有完全壓合到位；

EMC 干擾或接地不良；

使用了空氣貼合，在環境溫度變化時產生微小間隙。

工業應用建議使用 全貼合 + EMI 屏蔽，提升穩定性。

Q4：液晶屏為什么容易摔裂？

A4：TFT 液晶屏的基板通常是玻璃材質，抗沖擊性差。工業和車載應用常加 鋼化蓋板 或 加厚玻璃，并采用 全貼合工藝 提高抗震性。

Q5：為什么同一批屏幕亮度有差異？

A5：背光模組的 LED 發光效率有差異，或擴散膜、導光板批次不同。解決辦法是 嚴格分光分色（binning）并統一光學膜材，出廠前做亮度均勻性校正。

Q6：液晶屏裝上設備后，為什么顯示有色偏？

A6：可能是偏光片方向與裝配角度有誤差，或者是使用環境光反射導致。需要在組裝時 嚴格校準偏光片角度，并可在蓋板上增加 防眩光（AG）或防反射（AR）涂層。

Q7：為什么屏幕在高溫下容易鼓包或分層？

A7：這是因?yàn)槭褂昧丝諝赓N合工藝，膠層在高溫下失去粘性導致分層。高溫環境建議使用 全貼合工藝（OCA 光學膠），并選用 寬溫材料。

TFT 液晶屏模組組裝中的問題多集中在 貼合、密封、觸控、電磁干擾、溫度適應。通過 全貼合工藝、無塵組裝、防護材料升級，可以顯著降低售后問題，提高使用壽命。
