在TFT彩色液晶屏中，我們通過改變紅、綠、藍三原色的亮度來混合出數百萬種顏色。但對于TFT單色液晶屏，它只有一種顏色，比如黑色或藍色。實現從“黑”到“白”之間不同亮度層次的顯示能力。灰度級數越多，圖像過渡就越平滑，細節表現力更強。那么，“灰度”在這里扮演了什么角色呢？

灰度（Grayscale），在單色TFT液晶屏中，指的是屏幕能夠顯示的不同亮度等級。它決定了畫面從最亮到最暗之間能有多少個中間過渡層。

你可以將它想象成一張黑白照片。照片上不僅僅只有純黑和純白，還有無數種深淺不一的灰色。這些不同的灰色，就是灰度。

一、單色灰度的作用

雖然只有一種顏色，但灰度能極大地提升單色液晶屏的顯示效果和信息承載能力：

增強對比度與層次感：通過顯示不同深淺的灰色，畫面會更有立體感和層次感。這對于顯示圖形、圖標或復雜的波形圖非常重要。

模擬“偽彩色”：在一些應用中，可以通過不同的灰度來模擬彩色信息。例如，用深灰色表示“報警”，用淺灰色表示“正常”，讓用戶能更直觀地理解信息。

提高文字和圖像的清晰度：當顯示文字或圖像時，不同灰度能讓邊緣看起來更平滑，減少“鋸齒感”，使畫面更細膩。

二、灰度的位數

灰度的多少通常用**位數（bit）**來衡量，位數越高，能顯示的灰度等級就越多。

1位灰度：只能顯示黑和白兩種顏色，沒有中間過渡。

4位灰度：可以顯示24=16種不同的灰度。

8位灰度：可以顯示28=256種不同的灰度。這是目前單色液晶屏常見的灰度等級，能夠?qū)崿F(xiàn)非常細膩的畫面過渡。

三、單色TFT液晶屏與灰度的應用

單色TFT液晶屏憑借其高對比度、低功耗和出色的灰度表現，在許多特定領域有著廣泛應用：

工業儀表：在工業控制面板上，用不同的灰度來顯示曲線圖、數據趨勢，能讓操作員更清晰地看到設備運行狀態。

醫療設備：一些便攜式醫療設備，如血糖儀、血壓計等，會用高灰度的單色屏來顯示清晰的圖表和數據。

戶外手持終端：在戶外強光下，高對比度的單色液晶屏比彩色屏更易于讀取。灰度則能讓信息顯示更具層次感。

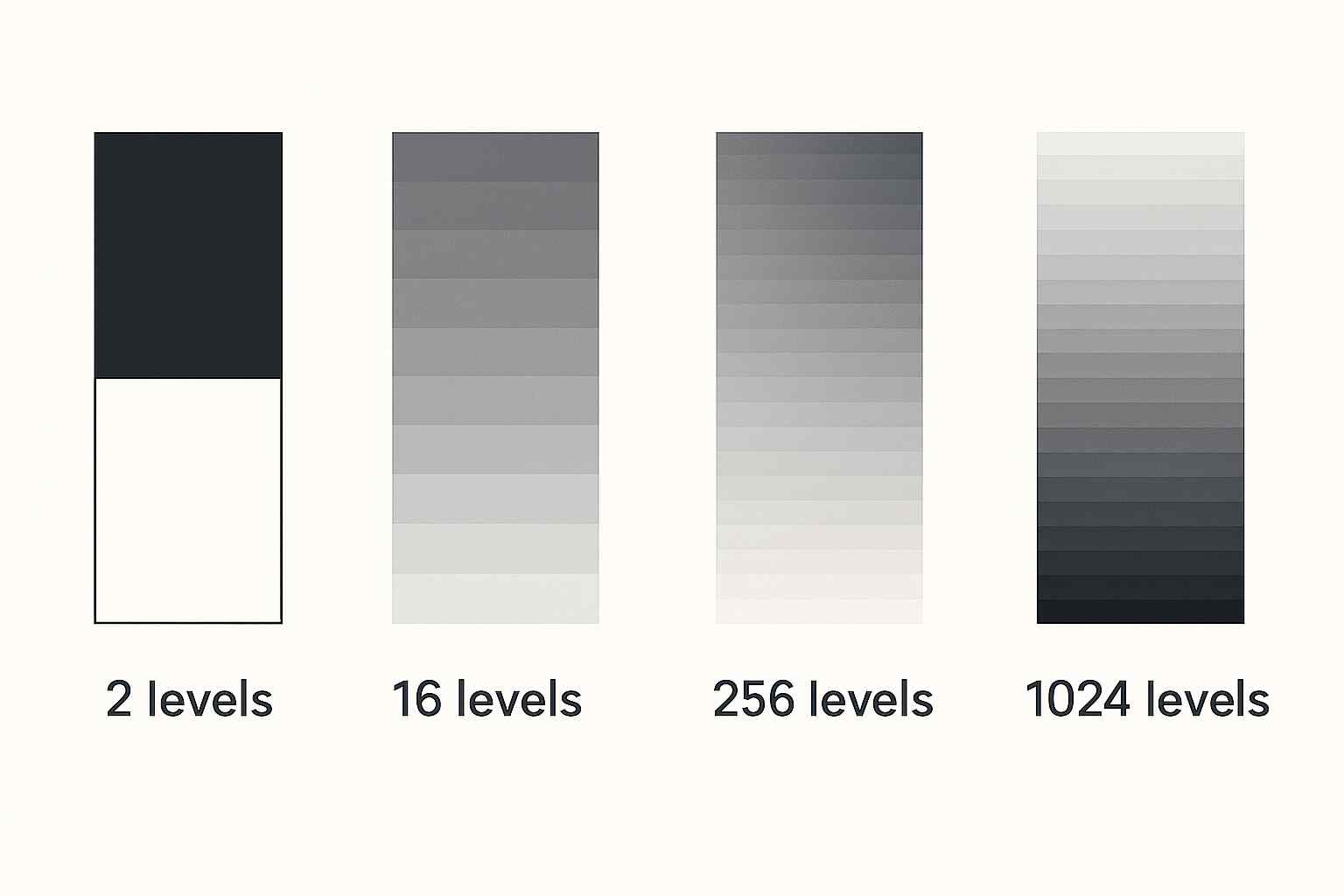

單色TFT液晶屏灰度等級對比表

單色TFT液晶屏灰度常見問題

Q1：?jiǎn)紊玊FT灰度是怎么實現的？

A1：通過控制液晶分子的電壓變化或PWM占空比，改變像素透光率，從而形成不同亮度層次。

Q2：灰度越高越好嗎？

A2：灰度高可以顯示更豐富的層次，但也會增加驅動復雜度、功耗、數據量。一般工業屏用16~64灰度即可，而醫療和閱讀類設備常用256灰度。

Q3：為什么有些單色屏圖像看起來生硬？

A3：灰度等級太低，過渡不夠平滑，導致“斷層感”。解決辦法是選用灰度更高的屏幕，或者在軟件上使用抖動（dithering）算法優化。

Q4：?jiǎn)紊恋幕叶群筒噬恋纳钣惺裁磪^(qū)別？

A4：

單色屏灰度：黑白亮度層次，2^N種亮度。

彩色屏色深：RGB三通道灰度組合，如8bitRGB=16.7M色。

二者原理相似，但單色屏只控制亮度，不涉及顏色混合。

Q5：灰度會隨溫度變化嗎？

A5：會。液晶分子的響應速度與溫度有關，在低溫下響應變慢，高溫下電壓-透光率曲線也會偏移。因此高端醫療液晶屏/工業屏?xí)脺囟妊a(bǔ)償電路保證灰度穩定。

總而言之，在單色TFT液晶屏中，灰度是衡量顯示細膩度和信息表現力的關鍵參數。它雖然不是色彩，但卻讓單色畫面變得更加豐富和生動。
