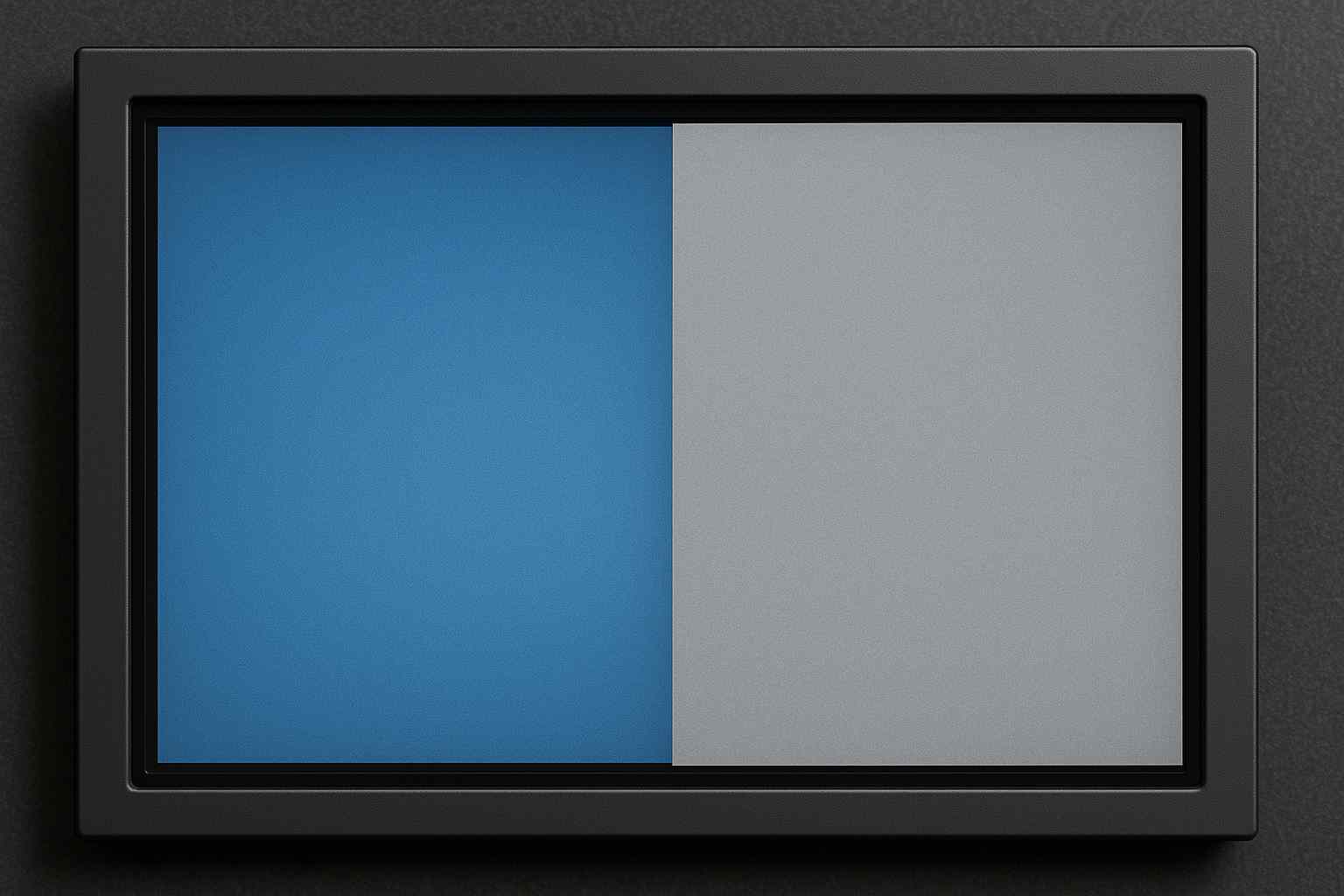

工業液晶屏一半正常另一半灰屏是什么情況,液晶模組灰屏故障

發布日期：2025-09-25 11:38? 瀏覽量：

當友達（AUO）或其他品牌的TFT 液晶屏出現一半顯示正常、另一半為灰屏（或白屏、黑屏）的故障時，這通常是一個面板驅動或信號傳輸層面的硬件故障。這種現象表明液晶屏的驅動電路在某個關鍵節點處被中斷，導致部分區域無法接收到正確的信號電壓。

導致這種“一半正常，一半灰屏”現象的幾種最常見且關鍵的原因，以及相應的排查方法：

1.液晶屏面板側故障（排線和COF）

這是造成此現象的最主要原因。TFT液晶屏的顯示數據是按區域（通常是左右兩半）傳輸?shù)摹?/p>

側邊驅動IC（COF/COG）故障：

COF(ChiponFlex)或COG(ChiponGlass)是將驅動液晶的芯片集成在柔性電路板或玻璃上的技術。一個大型液晶屏通常會有多組COF/COG驅動IC，每組負責控制屏幕的一部分（例如左半邊或右半邊）。

如果負責灰屏區域的某個COF/COG芯片損壞、虛焊或其供電電壓丟失，那么該區域的所有像素點就會失去控制信號，導致無法正常顯示（表現為灰屏、白屏或黑屏）。

FPC/排線接觸不良或損壞：

連接驅動板和液晶面板的FPC（柔性印刷電路）或排線可能因?yàn)椴灏?、震?dòng)或長期使用而接觸不良或部分線路斷裂。如果傳輸?shù)交移羺^(qū)域的LVDS/eDP信號線或**關鍵時序控制信號（TimingSignals）中斷，就會造成區域性顯示故障。

TFT工業液晶屏

2.驅動板側故障（T-CON板）

驅動板，尤其是T-CON板（時序控制板），是負責將主板信號轉化為液晶屏能識別的時序信號和驅動電壓的關鍵。

T-CON板輸出信號異常：

T-CON板在向液晶面板輸出信號時，信號會被分成左右兩路。如果其中一路輸出緩沖芯片損壞或供電異常，就會導致對應半邊的屏幕灰屏。

VCOM（公共電壓）或供電異常：

T-CON板需要提供多個關鍵電壓，包括VCOM（公共電極電壓）和Gamma校正電壓。如果灰屏區域的VCOM電壓出現偏差或丟失，也會導致液晶分子無法正常偏轉，顯示為灰屏。由于VCOM的異常往往會影響一整塊區域，因此是常見原因之一。

3.編程或固件錯誤（極少見）

時序（Timing）參數錯誤：雖然極少，但如果在燒錄驅動板固件時，寫入了錯誤的液晶屏?xí)r序參數，可能導致驅動芯片無法正確同步左右兩邊的信號，從而出現區域性的顯示錯誤。不過，這種故障通常是開機就出現，而不是使用過程中突然發生。

排查和解決方法

由于這種故障屬于硬件的底層驅動問題，普通用戶很難自行修復。建議按以下步驟排查和處理：

1.斷電檢查連接：

立即斷電，并仔細檢查連接驅動板和液晶面板的排線（通常是LVDS或eDP）。

拔下排線，檢查接口和排線觸點是否有氧化、彎曲或燒焦的痕跡，并重新連接確保插緊。

2.更換排線（FPC）：

如果重新插拔無效，嘗試更換一根全新的、型號完全匹配的排線。這是最簡單的測試方法，很多時候是排線內部斷裂導致的問題。

3.更換驅動板（T-CON）：

如果更換排線后問題依舊，很可能是驅動板（T-CON）故障。嘗試更換一塊型號完全匹配的驅動板。

4.最終診斷（面板故障）：

如果更換排線和驅動板后問題仍然存在，那么幾乎可以確定是液晶面板本身的COF驅動IC或排線故障。

友達（AUO）等工業級液晶屏的面板故障通常不可修復（成本極高），此時最經濟的解決方案是更換整塊液晶屏模組。

液晶屏常見顯示故障對照表

現象	可能原因	解決辦法
一半正常、一半灰屏	驅動IC分區異常；LVDS通道缺失；FPC排線接觸不良；VCOM電壓不平衡	檢查并重新插拔排線；測量VCOM/VGH/VGL電壓；更換液晶模組或控制板
整屏灰白/無顯示	背光正常但無數據；主控未輸出信號；供電電壓異常	檢查供電（3.3V/5V）；確認LVDS/eDP信號；更換驅動板
屏幕閃爍	VCOM設置不正確；供電電壓不穩；干擾信號進入	調整VCOM電壓；檢查電源模塊；加EMI屏蔽
殘影（ImageSticking）	液晶受直流偏壓；驅動電路不平衡；長時間靜態畫面	調整VCOM；使用交流驅動模式；減少靜態顯示時間
色彩偏差（發紅/發藍）	RGB通道信號丟失；排線接觸不良；Gamma校正不當	檢查FPC接口；確認信號完整性；重新設置Gamma
亮度不均/局部暗區	背光LED光衰或損壞；擴散片偏移；導光板異常	更換背光模組；重新校正光學膜片
整屏發黃	偏光片老化；高溫或UV照射導致材料降解	更換液晶模組；選用耐UV偏光片
觸控不靈或偏移	觸控IC校準異常；FPC未壓合到位；電磁干擾	執行觸控校準；檢查觸控排線；改善接地與屏蔽
橫豎屏切換坐標錯亂	驅動設置錯誤；MADCTL（內存訪問控制）寄存器配置不對	修改驅動參數；軟件調整坐標映射

注意：屏幕一半正常顯示，另一半呈現灰屏或亮度異常。它一般不是液晶本身壞掉，而是信號或驅動不對稱導致。TFT液晶屏內部的維修需要無塵環境和專業的壓合焊接設備，非專業人士請勿嘗試拆卸屏幕面板或更換COF/COG芯片，以防造成更嚴重的損壞。
