TFT（薄膜晶體管）液晶屏的驅動是一個系統工程，它依賴于驅動芯片、高速接口、以及主控單元的協同工作，以精確控制屏幕上的每一個像素。

驅動TFT-LCD的核心組件和方式可以分為以下幾個方面：

一、核心驅動芯片（DriverICs）

TFT屏幕的顯示功能主要由兩類專用集成電路（IC）控制，它們負責將主控發來的數字信號轉換為屏幕所需的電壓信號。

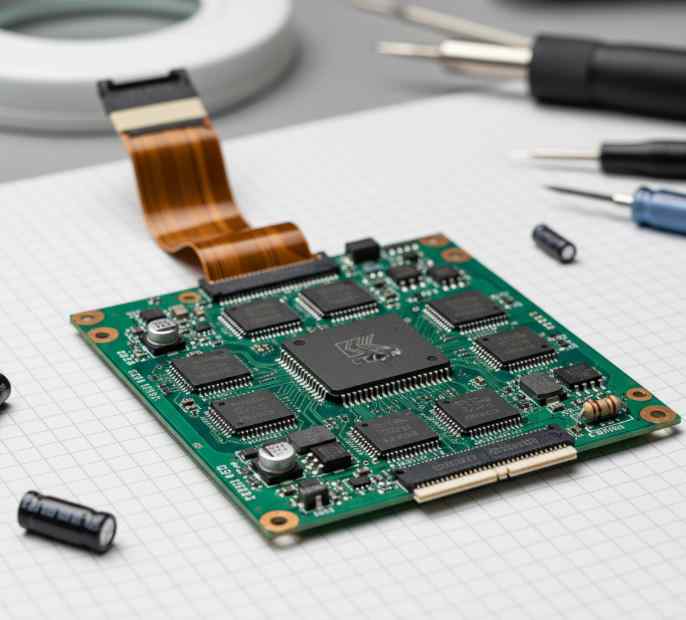

TFT液晶屏驅動

1.柵極驅動器（GateDriverIC/掃描驅動器）

作用：負責提供開關信號，控制屏幕上的每一個薄膜晶體管（TFT）的開啟和關閉。

原理：通過對柵極線（GateLine）施加高電平電壓（VGH?，開啟TFT）和低電平電壓（VGL?，關閉TFT），實現逐行掃描，決定哪個像素在何時接收數據。

2.源極驅動器（SourceDriverIC/數據驅動器）

作用：負責提供圖像灰度信息的模擬電壓。

原理：當柵極打開時，源極驅動器將模擬電壓施加到**源極線（SourceLine）**上，該電壓最終作用于液晶分子，控制液晶的扭曲程度，進而決定通過該像素的光量（亮度和顏色）。

3.時序控制器（TimingController,T-Con）

作用：系統的“大腦”，負責接收來自主機（如CPU、顯卡）的圖像數據，并生成精確的時序信號，確保柵極和源極驅動器能完美同步，正確地將圖像數據寫入面板。

二、驅動方式與應用場景

根據屏幕的尺寸和分辨率不同，TFT-LCD的驅動方案會有很大差異：

場景	尺寸范圍	常見主控	典型接口	核心特點
小尺寸/低分辨率	≤5英寸	MCU（如STM32,ESP32）	SPI/8080串口/并口	電路簡單、成本低，適合低功耗設備，驅動IC集成度高。
中尺寸/中高分辨率	5∼10英寸	MPU/FPGA	RGB并行/LVDS	實時刷新、數據傳輸速度快，適用于工業控制、車載中控。
大尺寸/高分辨率	≥10英寸	專用驅動板/顯卡	LVDS/eDP/MIPI	高速、高帶寬、抗干擾強，適用于筆記本、醫療、工業大屏。

主要顯示接口類型：

接口類型	適用場景	關鍵優勢
RGB并行接口	工業屏、車載中控	實時刷新，結構簡單，但信號線多。
LVDS（低壓差分信號）	工控機、醫療設備	抗干擾能力強，支持大尺寸高分辨率。
MIPIDSI	手機、平板等移動設備	高速、低功耗，節省走線。
eDP（嵌入式DisplayPort）	筆記本、醫療監護屏	超高帶寬，支持4K/8K等超高清顯示。

三、輔助驅動模塊

除了核心的數據和時序驅動外，TFT-LCD的完整工作還需要以下模塊配合：

電源模塊：負責生成液晶工作所需的各種偏置電壓（如VDD?,VGH?,VGL?,VCOM?等），維持液晶的電氣特性。

背光驅動：TFT液晶屏本身不發光，需要LED背光，背光驅動電路負責精確控制LED的電流，以調節屏幕的亮度。

專用驅動板（針對大尺寸）：在工業和醫療場景，常使用集成了T-Con、電源、背光驅動和接口轉換（將HDMI/VGA等信號轉為L(zhǎng)VDS/eDP）功能的驅動板，以確保高穩定性。

驅動TFT工業液晶屏，核心在于利用柵極驅動器和源極驅動器對屏幕進行矩陣式掃描和電壓控制。在實際應用中，需要根據屏幕的尺寸、分辨率以及應用環境，靈活選擇最合適的主控芯片（MCU/MPU/FPGA）和高速接口標準（RGB、LVDS、MIPI或eDP）。
