LCD液晶屏驅動芯片分類百科

發布日期：2021-06-28 13:38? 瀏覽量：

主要介紹一些常用的LCD 液晶屏驅動控制IC型號。

因此，在選擇LCD液晶屏模塊時，在考慮串行或并行模式時，可以根據其驅動控制IC的型號來判斷。當然，你還需要看你選擇的LCD模塊的管腳定義是固定的支持并行還是可以選擇并行或者串行模式。

一、字符型液晶驅動控制集成電路

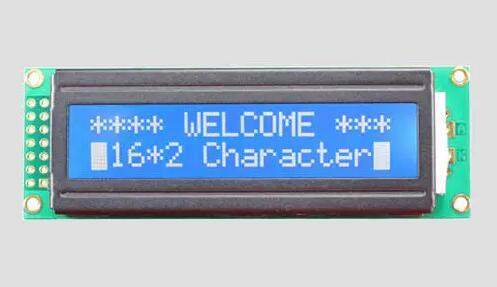

市場上常用的8×1、8×2、16×1、16×2、16×4、20×2、20×4、40×4字符的液晶顯示器基本上都采用KS0066作為液晶顯示器的驅動控制器

二、圖形點陣液晶驅動控制集成電路

1.晶格號122×32 - SED1520

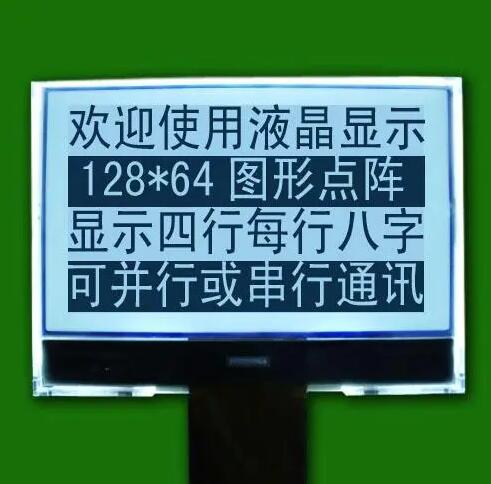

2.晶格數為128×64

(1)ST7920/ST7921，支持串行或并行數據操作模式，內置漢字庫

(2)僅支持并行數據操作模式的KS0108，也是12864點陣液晶最常用的驅動控制IC

(3)ST7565P，支持串行或并行數據操作模式

(4)S6B0724支持串行或并行數據操作模式

(5)T6963C僅支持并行數據操作模式

3.T6963c一般用于驅動192×64、240×64、320×64、240×128等其他點陣數的控制芯片

4.點陣數320×240，常用RA8835驅動控制IC

這里只是一些常用的，當然還有其他的LCD驅動控制IC。寫LCD驅動的時候要知道是哪種類型的IC，然后上網找相應的IC數據手冊。后面我會慢慢補充一些其他常見的。

三、12864液晶的特點

CD1601/1602和LCD12864是常用的液晶。有人認為12864是一個統一的數，主要是因為12864液晶的驅動是一樣的。實際上12864只意味著液晶的點陣是128*64點陣，而實際的12864有和沒有字體庫都有；如果有5V電壓，也有3.3V~5V(內置升壓電路)；歸根結底，區別在于驅動控制芯片。常用的控制芯片有ST7920、KS0108、T6963C等。

第四，下面介紹四種常用的

1、ST7920型控制器有漢字庫，省去了用戶編譯字庫的麻煩，控制器的LCD也支持繪圖模式。這種液晶支持68位順序8位和4位并口和串口。

2.KS0108控制器指令簡單，沒有字庫。支持68位并行端口，68位定時。

3級，T6963C，這種控制器功能強大，帶西文字庫。有兩種顯示模式:文本和圖形。有兩層，文字和圖形，支持兩層疊加顯示。支持80位順序并行端口。

4.COG類常見的控制器有S6B0724和ST7565，兩者兼容。支持68位順序并口、80位順序并口和串口。COG液晶具有結構輕、成本低的特點。

PSB是ST7920液晶的標志性引腳。CS1和CS2是KS0108級的標志性引腳。FS是T6963C液晶的標志性引腳；

如果得到的液晶屏界面有絲印，可以根據上表判斷液晶屏的類型。

正是因為12864中有很多控制芯片，所以對應的LCD驅動方式也大不相同。所以最好的辦法就是咨詢廠家的銷售人員關于你購買的LCD的控制芯片，索取技術手冊。
