LCD液晶模塊接口方式分類及優缺點

發布日期：2021-07-02 14:31? 瀏覽量：

一. LCD液晶模塊接口方式分類：

分為并行接口、串行接口、I2C總線

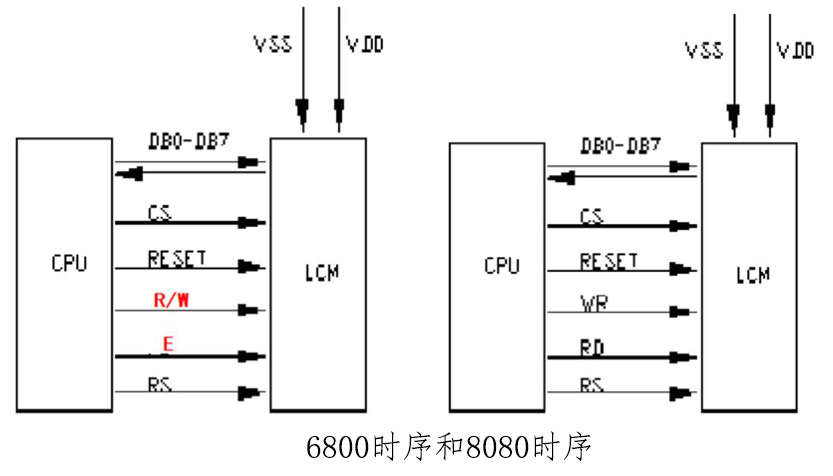

(1)并行接口（簡稱并口），細分為6800時序和8080時序

（2）串口（簡稱串口），細分為4線SPI和3線SPI

(3)[I2C總線] 接口（也稱IIC）

二. LCD液晶模塊方式的分類及優缺點：

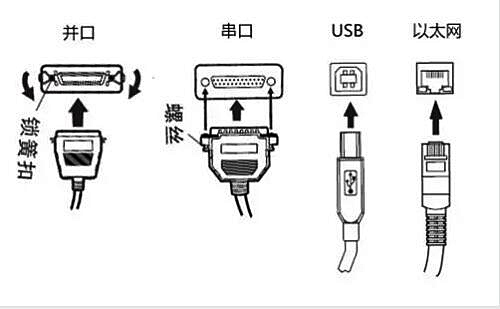

并行接口

優點： 1. 數據傳輸速度快；

2. 讀出顯示的圖案或字符，以便自由繪制點和線。

缺點：

1.接口線多（13條）。為了省錢，客戶會選擇引腳最少的CPU。這成為必須考慮的接口數量。

2.如果客戶的主板和液晶屏的距離比較遠，還要考慮線材的成本。

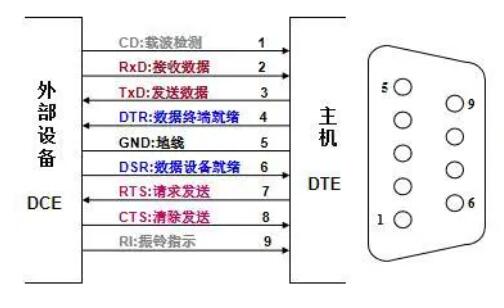

串行接口

優點：

1. 接口線少。

2.有的單片機有專門的SPI接口進行傳輸，剛剛好。

缺點：

1.速度稍慢；

2. 無法讀取液晶屏上已顯示的圖案、字符等數據。

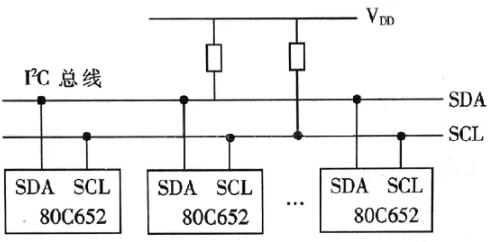

I2C總線

優點：

1.接口線更少。

2.有些單片機有專門的I2C總線接口傳輸，正好匹配。這種接口可以在不占用任何接口的情況下添加外部I2C總線設備。

缺點：

1.因為是飛利浦專利，IC一般比較貴。

2.應用不是很普遍，所以很難推廣業務。
