TFT液晶屏是什么？LCD薄膜晶體管液晶顯示器

發布日期：2025-09-16 14:08? 瀏覽量：

TFT液晶屏就是帶有薄膜晶體管驅動的液晶顯示器，它是目前最主流的 LCD 技術，兼顧了分辨率、色彩、速度和穩定性，在消費電子和工業應用里非常普及。TFT液晶屏中文翻譯為薄膜晶體管液晶顯示器。簡單來說，它是目前市面上最常見、應用最廣泛的一種液晶屏。要理解TFT是什么，我們需要將它和早期的液晶屏技術進行對比。

早期的液晶屏是無源矩陣（PassiveMatrix）驅動的。這種技術通過行和列的電極交叉控制每一個像素點。當像素點增多時，這種控制方式會變得效率低下，導致畫面刷新慢、容易出現“拖影”和“鬼影”，色彩和對比度也相對較差。

而TFT技術則徹底改變了這種局面。它屬于有源矩陣（ActiveMatrix）驅動技術的一種。在TFT液晶屏的每個像素點后面，都集成了一個獨立的薄膜晶體管（TFT）。這個晶體管就像一個獨立的開關，它可以精確地控制每個像素點的電壓，并持續保持這個電壓，直到下一次刷新。

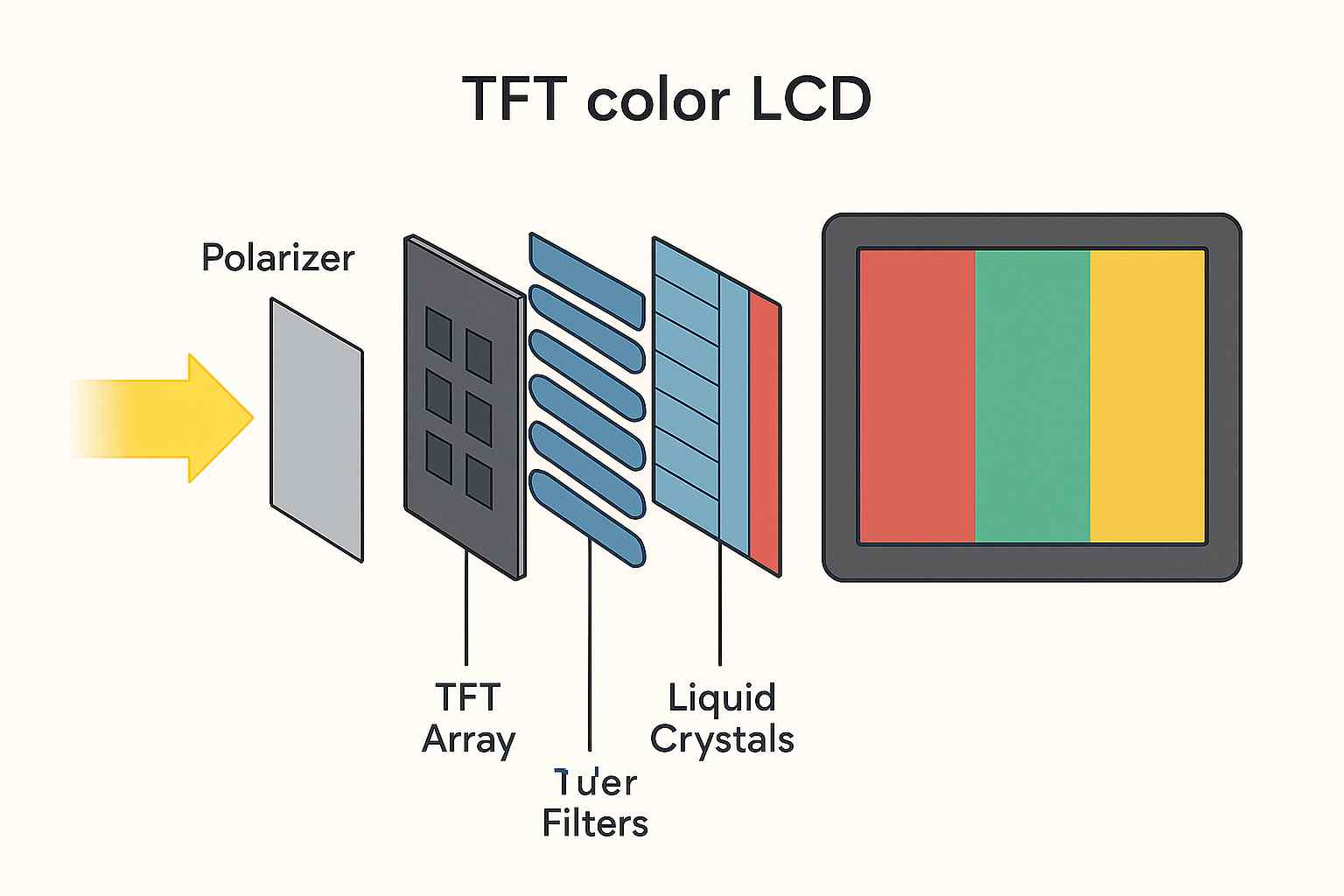

TFT液晶屏是什么

一、結構組成

一塊 TFT液晶屏一般包含以下幾層材料：

玻璃基板：支撐屏幕結構。

TFT 陣列層：每個像素點都對應一個薄膜晶體管和電容器。

液晶層：控制光線透過與否，實現灰階和圖像變化。

彩色濾光片：把白光分解成紅、綠、藍子像素，組合出全彩畫面。

偏光片：控制光的偏振方向。

背光模組：一般是 LED 光源，提供照明。

二、工作原理

控制電路給某一行像素的柵極信號通電，使這一行的 TFT 晶體管導通。

同時列信號輸入電壓，充入像素電容，改變液晶分子的取向。

液晶分子改變透光率，使背光透過或被阻擋，從而顯示明暗。

通過彩色濾光片組合三原色，形成彩色圖像。

不斷行列掃描，刷新整幅畫面（一般 60Hz 或以上）。

三、優點

顯示效果清晰，分辨率高。

色彩還原度好，可達 16.7M 色（24 位色）。

響應速度快，適合視頻和動態圖像。

功耗比 CRT 小，體積薄、重量輕。

技術成熟，成本逐漸降低，應用范圍廣。

四、缺點

背光常亮，整體功耗比 OLED 略高。

黑色顯示不如自發光屏深邃。

在極端低溫環境下，液晶響應會變慢。

五、應用領域

消費電子：手機、平板電腦、筆記本、電視。

工業控制：人機界面 HMI、檢測儀器、自動化設備。

車載/摩托車儀表：高亮、全視角屏幕，保證戶外清晰度。

醫療設備：高分辨率圖像顯示、手術監控。

軍工與航空航天：寬溫屏、抗震屏。

為什么工業與車載儀表仍以 TFT 液晶屏為主

雖然 OLED 與 MicroLED 在畫質和技術指標上有明顯優勢，但在工業控制、車載儀表、醫療顯示等應用中，工業和車載顯示的核心訴求不是“畫質最極致”，而是可靠性、壽命、成本可控和環境適應性。

因此，雖然 OLED 和 MicroLED 在消費電子中廣受追捧，但在工控、車載、醫療等場景，TFT 液晶屏憑借成熟度與穩定性，仍是不可替代的主流方案。TFT 液晶屏仍然是主流選擇，原因主要有以下幾點：

1. 可靠性與壽命

工業和車載設備通常要求 5~10 年甚至更長的穩定使用壽命。

TFT 液晶屏采用無機液晶與 LED 背光，壽命可達 50,000~100,000 小時，性能衰減較慢。

OLED 受限于有機發光材料，尤其藍光壽命短，容易出現“燒屏”；MicroLED 雖然理論壽命更長，但量產工藝尚未成熟。

2. 寬溫適應性

工業與車載環境溫差大（如 30℃~85℃）。

TFT 屏經過寬溫液晶配方優化，可以在極端溫度下維持正常工作。

OLED 在低溫下響應變慢，在高溫下材料易老化；MicroLED 也面臨封裝和熱管理的挑戰。

3. 陽光可視性與高亮度需求

車載儀表和戶外工業設備需要在強烈陽光下保持清晰顯示。

TFT 屏通過高亮 LED 背光（可達 1000~2000 nits）+ 防反射膜，可以滿足戶外可視要求。

OLED 在高亮下壽命衰減明顯；MicroLED 雖然亮度高，但大規模應用成本過高。

4. 成本與規?；a(chǎn)

TFTLCD 技術成熟、產線完備，制造成本低，能提供多尺寸、多分辨率的選擇。

OLED 與 MicroLED 成本偏高，良率不足，不適合大規模工業 /車載普及。

對于大批量、長期供貨的工業項目，TFT 更具性價比和可持續性。

5. 防護與耐久設計

工業與車載 TFT 屏支持強化玻璃、防水防塵（IP65~IP67）、抗震動設計。

OLED、MicroLED 在封裝和抗沖擊方面相對脆弱，尚未大范圍驗證。

顯示技術對比

項目	TFTLCD（薄膜晶體管液晶屏）	OLED（有機發光二極管屏）	MicroLED（微型發光二極管屏）
發光原理	被動發光：背光源 + 液晶調光 + 彩色濾光片	自發光：有機材料通電發光	自發光：無機微型 LED 芯片直接發光
黑色表現	背光泄漏 → 黑色偏灰	像素可完全關閉 → 純黑效果佳	像素可完全關閉 → 純黑效果佳
對比度	一般 1000:1 左右（高端可到 2000:1）	無限對比度（像素關閉=純黑）	無限對比度
亮度	普通 300~500 nits，高亮型可達 1000 nits+	一般 600~1000 nits，部分高端手機可達 1500 nits+	目前實驗室可達 5000 nits+，適合戶外
視角表現	IPS 面板視角好，TN/VA 有局限	全視角	全視角
響應速度	毫秒級（適合視頻/游戲，但不及 OLED）	微秒級（極快，無拖影）	微秒級
壽命	5~10 萬小時，穩定	有機材料老化，藍光壽命短（燒屏風險）	無機 LED 壽命長，理論上優于 OLED
功耗	背光常亮，功耗較高	顯示黑色省電，白色/高亮耗電高	整體能效高，但驅動電路復雜
厚度/柔性	需背光模組，厚度較大，柔性差	可做超薄、可彎曲/折疊	可做超薄、可彎曲（但技術仍在發展中）
制造難度	工藝成熟，成本低	工藝復雜，良率受限，成本中高	制造難度最高，良率與成本目前限制量產
成本	最低，量產成熟	中高	極高（目前主要在實驗/高端應用）
典型應用	手機、工業屏、車載儀表、醫療設備、電視	高端手機、電視、可穿戴設備	高端顯示、AR/VR、未來車載與巨幕顯示

關于“TFT 液晶屏是什么”的常見問題

Q1：TFT 液晶屏是什么？

A1：TFT 液晶屏的全稱是 Thin Film Transistor Liquid Crystal Display（薄膜晶體管液晶顯示屏），它是一種主動矩陣 LCD。每個像素由一個獨立的薄膜晶體管控制，因此畫面清晰、響應速度快、色彩還原度高，是目前最常見的液晶顯示技術。

Q2：TFT 液晶屏和普通 LCD 有什么區別？

A2：普通 LCD（如 TN/STN）采用被動矩陣驅動，容易出現響應慢、殘影和對比度差的問題；而 TFT 液晶屏采用主動矩陣驅動，像素由晶體管獨立開關，能提供更高的分辨率、更穩定的圖像和更快的刷新速度。

Q3：TFT 液晶屏能顯示多少種顏色？

A3：TFT 屏幕的色深一般有 16 位色（65K 色）、18 位色（262K 色）、24 位色（16.7M 色）等。高端 TFT 屏支持 24 位真彩顯示，可以呈現更豐富的色彩過渡和細節。

Q4：TFT 液晶屏主要應用在哪些領域？

A4：TFT 液晶屏因性能穩定、成本可控，廣泛應用于消費電子（手機、平板、電視）、車載儀表、工業控制設備、醫療顯示器、測量儀器等多個領域，是目前最普及的顯示屏類型。

杭州立煌科技有限公司作為一家專注于工業領域的液晶顯示驅動方案提供商，與京東方（BOE）、天馬（TIANMA）、龍騰（IVO）、友達（AUO）、群創（Innolux）、京瓷（Kyocera）等多家全球領先液晶面板制造商建立深度合作關系，專業供應多品牌、全系列的工業級液晶顯示屏與定制化解決方案。

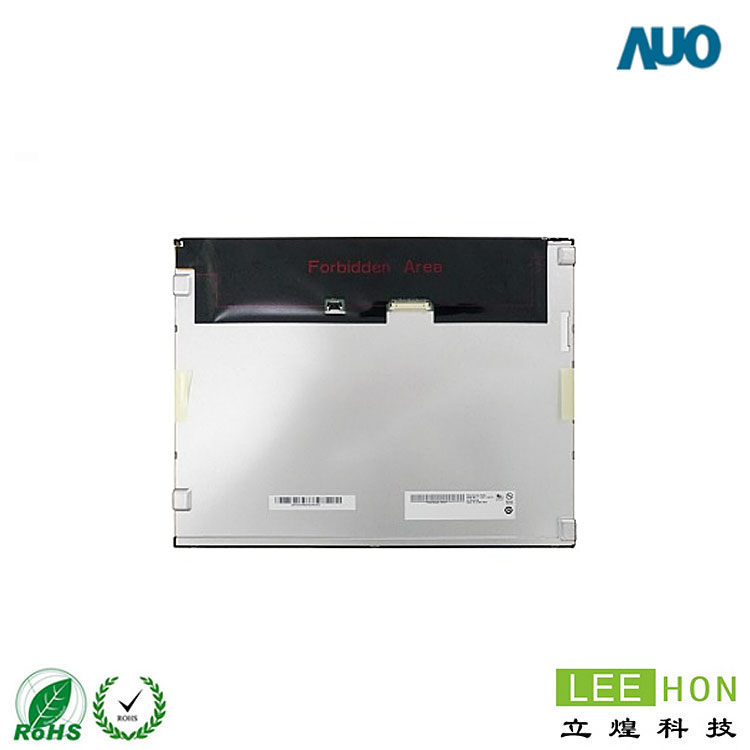

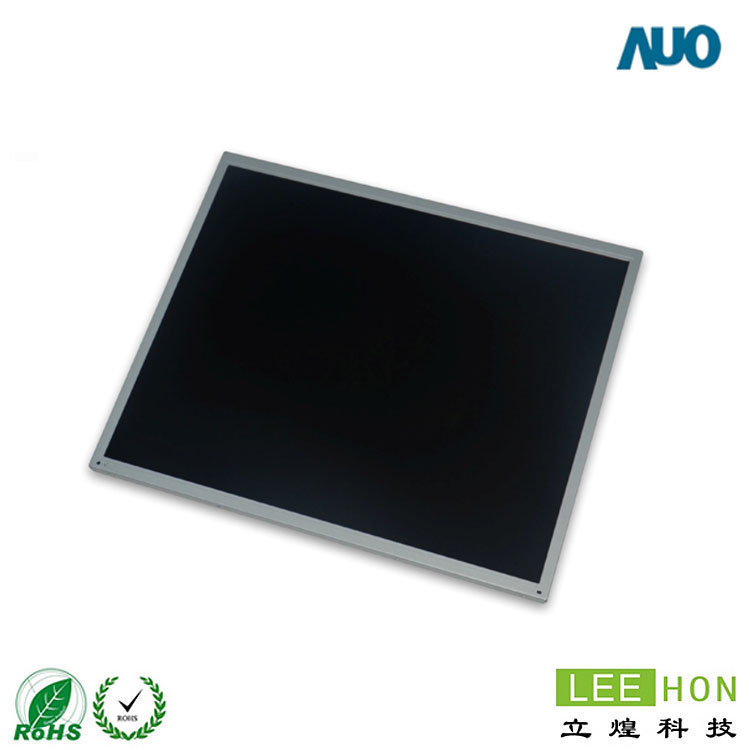

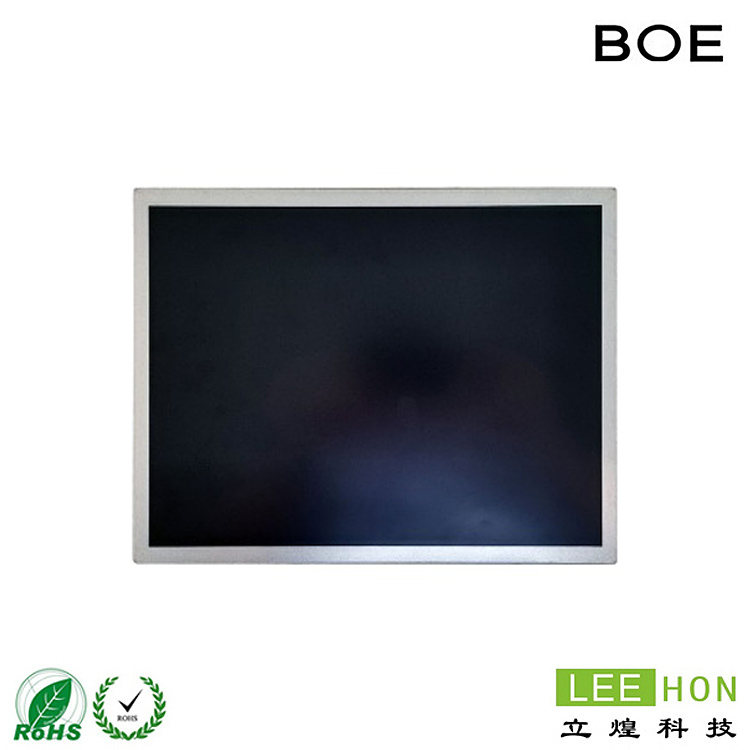

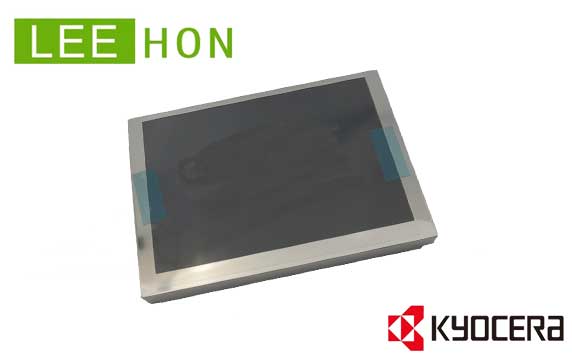

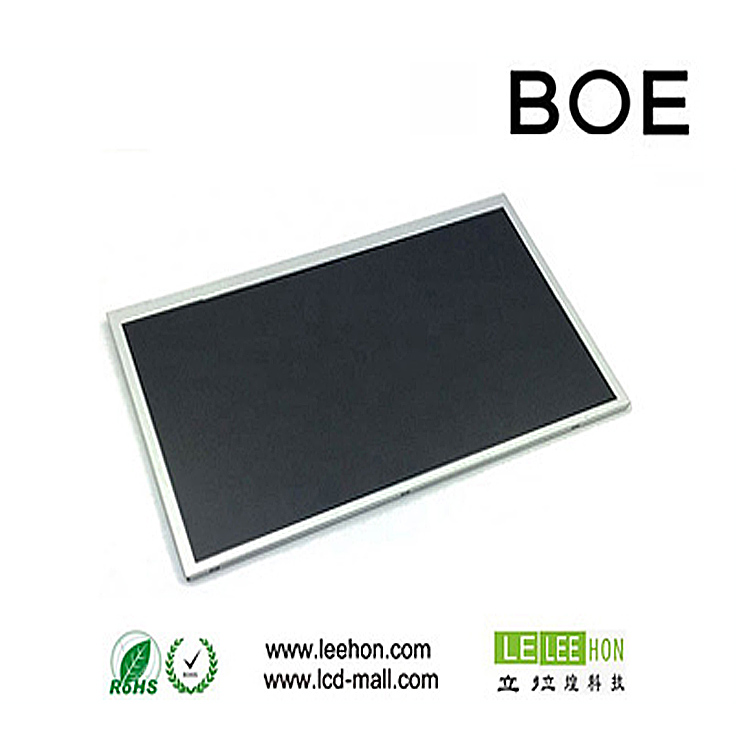

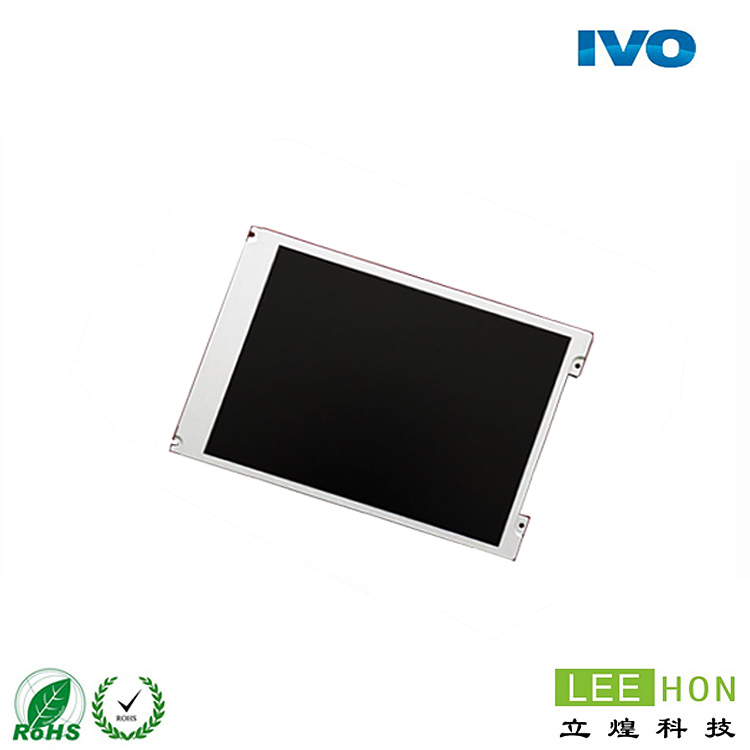

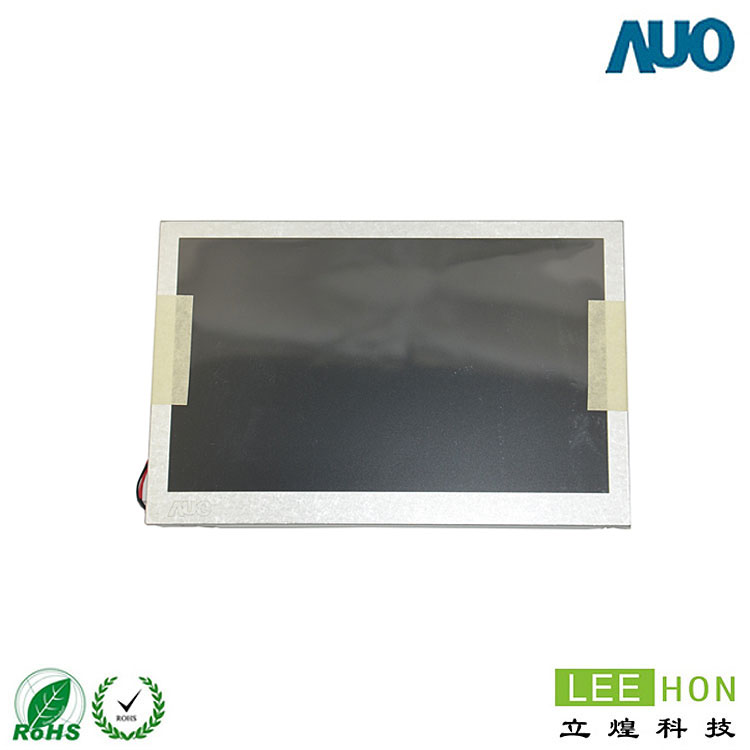

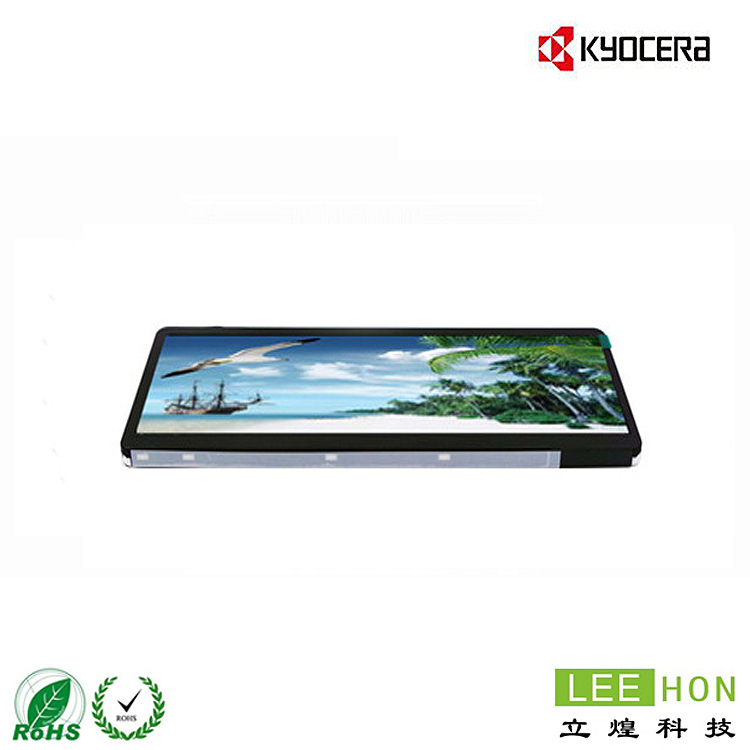

TFT工業液晶屏
