VCOM。這個詞聽起來很神秘，但理解它對理解液晶屏的工作原理至關重要。簡單來說，VCOM是公共電極電壓（CommonVoltage）的縮寫，它是液晶屏中所有像素點的公共參考電壓。

一、VCOM的核心作用：控制液晶分子的方向

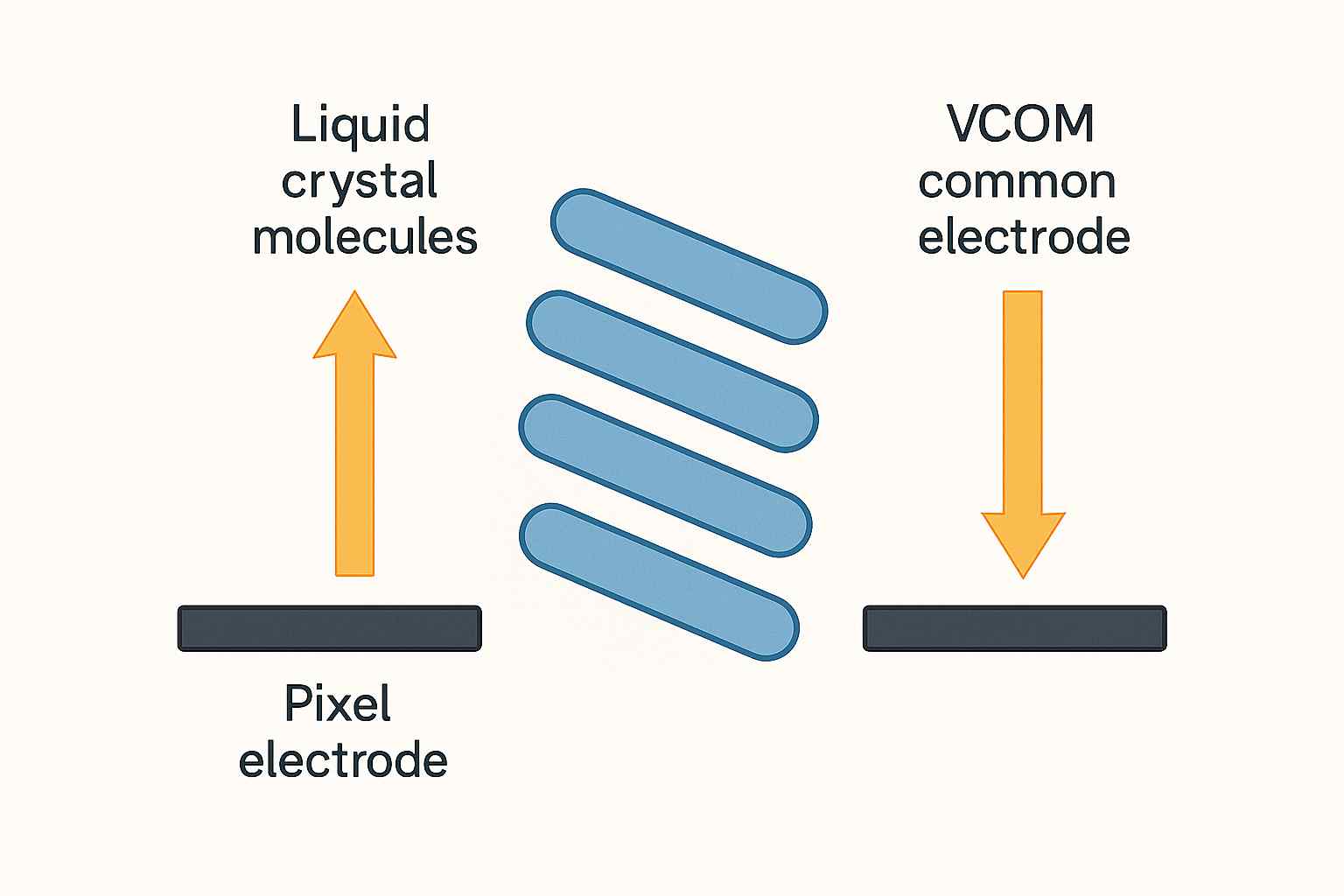

為了讓液晶屏顯示畫面，需要通過電壓來控制每個像素點中的液晶分子。然而，如果只使用一個固定電壓來驅動液晶分子，時間一長，液晶分子會發生電解或極化現象，導致其性能下降，甚至損壞。在TFTLCD中，每個像素點由一個像素電極（PixelElectrode）和公共電極（CommonElectrode）組成，液晶分子夾在中間。畫面顯示是通過像素電極電壓–VCOM電壓的電位差，來改變液晶分子的取向，進而控制光透過率。

為了解決這個問題，工程師們想出了一個巧妙的辦法：交流驅動。他們讓驅動液晶的電壓在正極和負極之間周期性地反轉。而VCOM，就充當了這個交流電壓的參考點。

二、為什么需要VCOM

1.防止直流偏壓

液晶材料如果長時間承受單向電壓，會產生離子遷移，導致殘影（ImageSticking）。

VCOM的作用就是提供一個參考電壓，使液晶兩端的電壓是交流驅動，避免老化。

2.保證畫面對稱性

VCOM調節得當，圖像黑白均勻，不會出現一邊偏暗一邊偏亮。

3.穩定顯示灰階

灰階顯示依賴電壓差，若VCOM偏置不對，會造成灰階線性失真，畫面層次感差。

三、VCOM電壓的調節

VCOM電壓的精確度對液晶屏的顯示效果至關重要。如果VCOM電壓偏離了最佳值，會導致畫面出現以下問題：

“串?dāng)_”：畫面上出現鬼影或干擾線，特別是當顯示對比度較高的圖像時。

“拖影”：在顯示快速變化的畫面時，出現明顯的殘影。

“閃爍”：畫面出現肉眼可見的閃爍。

在液晶屏的生產和調試過程中，工程師會通過調整VCOM電壓來優化顯示效果，以消除這些問題。在一些高端TFT工業液晶屏中，VCOM電壓甚至可以由軟件進行微調，以適應不同的環境或應用。

四、VCOM的典型取值

一般位于液晶驅動電壓的一半左右。

例如驅動電壓是0V~10V，那么VCOM可能在5V左右。

實際數值依屏幕驅動IC、面板結構不同而變化。

五、VCOM調節不當?shù)默F(xiàn)象

1.屏幕閃爍→VCOM偏高或偏低，灰階變化不穩定。

2.殘影/拖影→VCOM偏置不平衡，液晶存在直流分量。

3.亮度不均/偏色→VCOM與像素電壓差異常，導致光學特性失真。

六、應用說明

在調試TFT屏?xí)r，工程師會通過示波器+光學儀器，測試不同VCOM電壓下的畫面效果，直到找到最優值。

一些驅動IC（如ILI系列）支持自動VCOM調節（VCOMAutoAdjustment），減少人工調試工作量。

TFT液晶屏VCOM常見問題

Q1：VCOM在液晶屏里具體起什么作用？

A1：VCOM是液晶公共電極電壓，作用是平衡像素電極電壓，保證液晶驅動是交流模式，從而防止殘影、提高畫面穩定性。

Q2：如果VCOM設置不正確，會出現什么問題？

A2：

偏高或偏低→屏幕閃爍。

不對稱→殘影或拖影。

偏差過大→亮度不均、色彩失真。

Q3：VCOM電壓是不是固定值？

A3：不是。它通常接近驅動電壓的一半，但具體取值需要根據屏幕型號、驅動IC和液晶特性調試。很多驅動IC提供可調寄存器。

Q4：工程師在生產調試時如何優化VCOM？

A4：

1.使用示波器觀察驅動波形；

2.調節VCOM電壓范圍；

3.配合光學儀器觀察灰階與閃爍情況；

4.選擇畫面最穩定、灰階最均勻時的電壓作為最佳VCOM。

Q5：為什么醫療、車載工業屏對VCOM更敏感？

A5：因為這些應用需要長時間顯示、灰階穩定、無殘影。VCOM誤差會導致監護儀、車載儀表出現殘影或偏色，影響安全與可靠性。

VCOM是TFT液晶屏的公共參考電壓，它通過實現交流驅動來保護液晶分子，是確保屏幕穩定顯示、消除串?dāng)_和閃爍的關鍵。雖然它看不見摸不著，但卻是液晶屏能夠長時間、高質量工作的幕后英雄。
