京瓷7.5寸LCD液晶屏TCG075VGLEAANN-GN00基本參數 |
面板品牌 |
京瓷(KYOCERA) |
面板型號 |
TCG084XGL**PNN-*N**-S*01 |
面板尺寸 |
8.4英寸 |
面板類型 |
a-Si TFT-LCD,液晶模組 |
點分辨率 |
1024(RGB)×768,XGA |
像素密度 |
- |
像素布局 |
RGB垂直條狀 |
顯示區域 |
170.8032(W)×128.1024(H) mm |

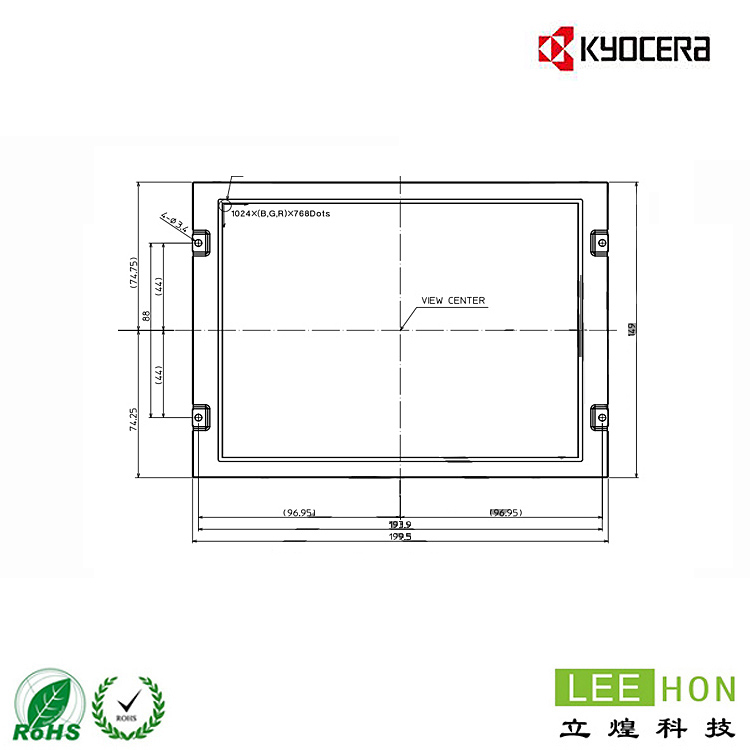

外觀尺寸 |
199.5(W)×149(H) mm |
外觀厚度 |
11.5 mm |
表面處理 |
- |
面板亮度 |
700 cd/m2 (Typ.) |
對比度 |
600:1 (Typ.) (透射) |
可視角度 |
85/85/85/85 (Typ.)(CR≥10)(左/右/上/下) |
工作模式 |
- |
視角 |
- |
反應時間 |
12/13 (Typ.)(Tr/Td) ms |
顯示顏色 |
- |
光源類型 |
WLED |
觸摸類型 |
可配套電阻、電容觸摸觸摸屏 |
面板重量 |
TBD |
信號接口 |
LVDS,端子 |
驅屏電壓 |
3.3V (Typ.) |
工作環境 |
工作:-30 ~ 80 °C存儲溫度:-30 ~ 80 °C |
1,TCG084XGL**PNN-*N**-S*01是京瓷 (Kyocera)推出的一款8.4英寸的a-Si TFT-LCD液晶模組產品,它裝配有WLED背光,可配套電阻、電容觸摸觸摸屏。
2,此產品工作溫度為-30 ~ 80 °C,存儲溫度為 --30 ~ 80 °C。TCG084XGL**PNN-*N**-S*01顯示分辨率為024(RGB)×768,XGA),寬高比為4:3 (寬:高),像素采用RGB垂直條狀排列。它的顯示區域尺寸為1170.8032(W)×128.1024(H) mm,外觀尺寸為199.5(W)×149(H)mm。
3,背光方面此產品采用了2 strings WLED發光的側入式光源(頂部),光源的使用壽命為50K小時,不含背光驅動。TCG084XGL**PNN-*N**-S*01采用了LVDS信號接口,總共33 pins,采用端子連接,驅屏電壓為3.3V (Typ.)。
如果開發新產品想采用TCG084XGL**PNN-*N**-S*01液晶模組,建議您向網站在線客服索要詳細規格資料參考。
